Подробное описание и продажа запасных частей для конусной дробилки

Конусная дробилка — это широко используемое дробильное оборудование для горнодобывающей промышленности с высокой эффективностью, низким потреблением энергии и хорошим качеством. Подходит для материалов с высокой твердостью и широко используется в горнодобывающей, металлургической, химической и других отраслях промышленности. Из-за тяжелых условий эксплуатации и высокой запыленности конусных дробилок, а также из-за того, что некоторые компании не проводят надлежащее техническое обслуживание, требования к качеству комплектующих высоки, однако некоторые изнашиваемые детали часто заменяются. Итак, знаете ли вы, какие изнашиваемые детали есть в конусной дробилке? Каковы функции этих изнашиваемых деталей? Xin Gaonai Heavy Industry подробно объяснит их ниже.

Состав и принцип работы

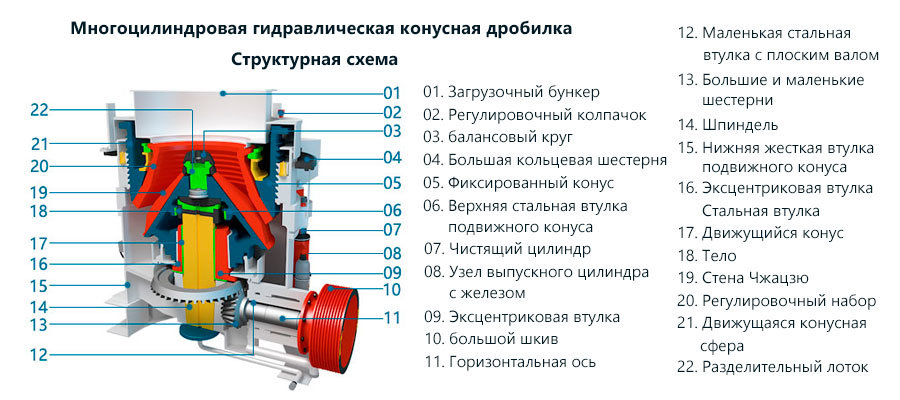

Конусная дробилка в основном состоит из рамы, горизонтального вала, подвижного конуса, балансира, эксцентриковой втулки, верхней дробящей стенки (неподвижный конус), нижней дробящей стенки (подвижный конус), гидравлической муфты, системы смазки, гидравлической системы, системы управления и других частей.

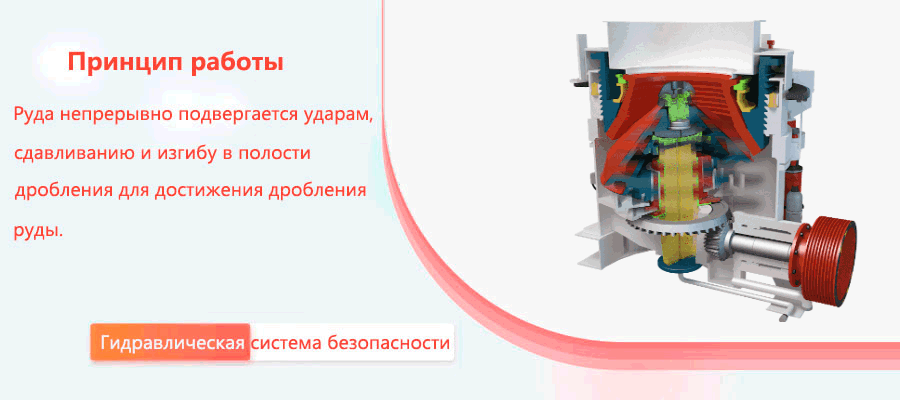

Подвижный конус приводится в движение передаточным устройством, которое вращает и качает его под действием эксцентриковой втулки, а подвижный конус и неподвижный конус сжимаются и сталкиваются несколько раз, измельчая материал. Материалы, соответствующие требованиям, выгружаются со дна конуса под действием силы тяжести.

Изнашиваемые детали конусной дробилки

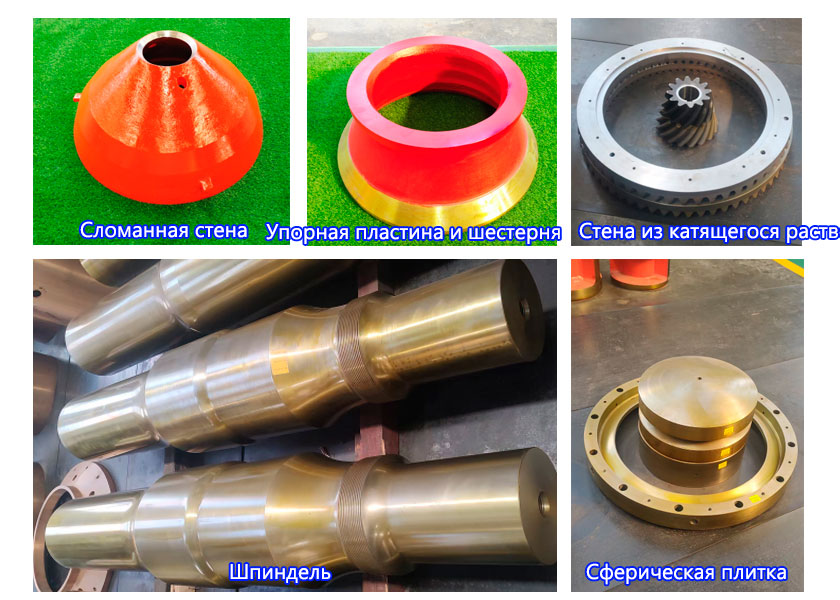

Изнашиваемые части конусной дробилки включают в себя камеру дробления, дробящую стенку, стенку раствора, главный вал и конусную втулку, упорную пластину и шестерню, раму и сферический подшипник, эксцентриковую втулку и прямую втулку, втулку, конусную втулку и т. д. Так каковы же функции этих изнашиваемых частей? Давайте проанализируем это сейчас.

Дробильная камера

Параллельная область дробильной камеры сильно изношена. В то же время, когда входное отверстие неподвижного конуса и футеровка подвижного конуса оба сильно изношены, износ всей параллельной области будет больше, чем износ верхней камеры. После износа камеры дробления ее форма полностью теряет свою первоначальную форму, что серьезно влияет на дробящий эффект дробилки.

Сломанная стена

Дробильная стенка закреплена на корпусе конуса, а между ними отлит цинковый сплав. Дробильная стенка является ключом к дроблению материалов, и ее повреждение приведет к простою. После замены проверьте затяжку и немедленно затяните, если обнаружите ослабление.

Стена из катящегося раствора

Дробильная стенка и стенка раствора являются основными износостойкими деталями конусной дробилки, а также компонентами, которые непосредственно измельчают материалы.

При замене стенки раствора открутите регулировочную втулку винта против часовой стрелки, снимите узел загрузочной воронки верхней камеры, а затем замените стенку раствора. При установке сначала очистите поверхность, затем нанесите масло на резьбу втулки регулировочного винта, после чего установите его в порядке, обратном разборке.

Шпиндель и коническая втулка

При нормальных условиях работы дробилки, если главный вал и конусная втулка изношены сильнее в нижней части, но слабее в верхней, подвижный конус будет немного нестабильным, и дробилка не сможет нормально работать. Если между главным валом и конической втулкой на нижнем конце имеется локальный контакт, коническая втулка треснет и повредится.

Упорная пластина и шестерня

Упорная пластина изнашивается сильнее по внешнему кругу, а поскольку внешнее кольцо имеет большую линейную скорость, оно изнашивается быстрее внутреннего кольца. Перекос эксцентриковой втулки усиливает износ ее наружного кольца. При работе дробилки большая коническая шестерня движется по окружности вокруг дробилки с радиусом, в целом равным зазору прямой втулки. Это вызовет дополнительную ударную вибрацию и дополнительный износ шестерни во время работы, сокращая срок ее службы.

Сферическая плитка

Сферический подшипник также является изнашиваемой деталью. Когда подвижный конус теряет устойчивость и главный вал застревает в нижнем конце конусной втулки, нижний конец конусной втулки может стать причиной трещин и повреждений, что приведет к явлению «летающей машины» и повреждению сферического подшипника, что потребует своевременной замены.

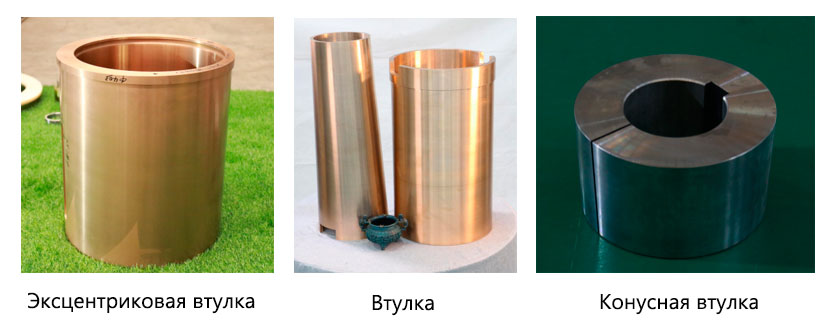

Эксцентриковые втулки и прямые втулки

Износ эксцентриковой втулки проявляется в направлении высоты эксцентриковой втулки, при этом более сильный износ наблюдается в верхней части, а незначительный износ наблюдается в нижнем конце. Степень износа верхней части также постепенно уменьшается сверху вниз. В процессе работы конусной дробилки часто возникают такие явления, как перемещение конусной втулки вверх и появление трещин на конусной втулке. Прямая втулка с большей вероятностью треснет после перемещения вверх, но когда прямая втулка трескается, образующиеся осколки порезают поверхность центрального отверстия рамы, из-за чего она теряет округлость; осколки трещин особенно вредны для эксцентриковой втулки, что ухудшает рабочее состояние всей машины и даже может привести к серьезным авариям.

Втулка

Если втулка изношена до определенной степени, ее необходимо вовремя заменить, в противном случае это серьезно повлияет на производство. Замена втулки также требует определенных навыков. При снятии втулки следует выбрать режущее кольцо, разделяющее втулку, чтобы не повредить шпиндель. Затем можно легко снять втулку, вращая ее против часовой стрелки железным стержнем.

Конусная втулка

Конусную втулку следует регулярно проверять и вовремя заменять, а цикл замены следует определять в зависимости от твердости обрабатываемого материала и ежедневной продолжительности рабочего времени. Чтобы предотвратить вращение втулки во время замены, внутрь следует добавить цинковый сплав, а между втулкой конусной дробилки и эксцентриковым валом не должно быть зазора.

Выше приведено подробное объяснение изнашиваемых частей конусной дробилки. Кроме того, дробящая стенка и стенка раствора являются важными компонентами конусной дробилки и также являются изнашиваемыми частями, которые заменяются чаще всего. При работе оборудования категорически запрещается попадание в камеру дробления материалов со слишком высокой твердостью или слишком высокой влажностью, в противном случае это может привести к обрушению дробящей стенки и стенки раствора, остановке оборудования и другим неисправностям.

Компания Xingaonai Heavy Industry поставляет высококачественные запасные части для конусных дробилок, а ее цена является наиболее выгодной среди аналогов. Если вам нужны изнашиваемые детали конусной дробилки, свяжитесь с нашей службой поддержки клиентов, и мы доставим их вам авиатранспортом в кратчайшие сроки.
