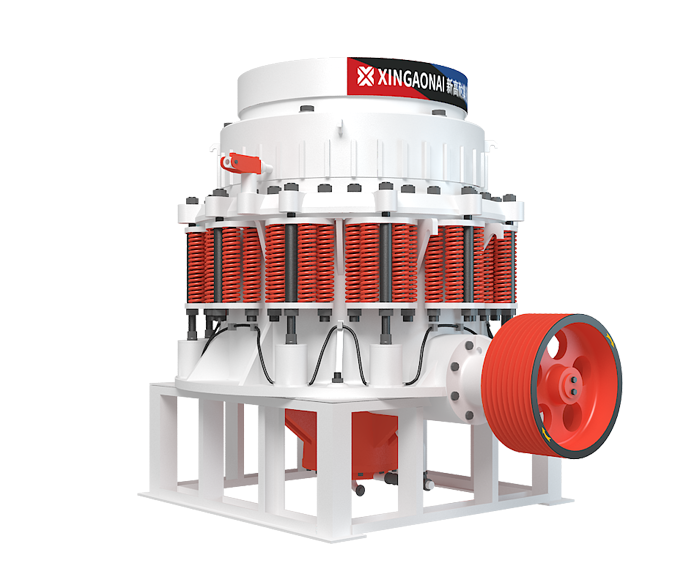

Составная конусная дробилка

[Размер подачи]: ≤300MМ

[Мощность обработки]: 80-610т/ч

Составная конусная дробилка
line

Внедрение продукции

Являясь передовым оборудованием для дробления твердых пород, составная конусная дробилка сочетает в себе преимущества пружинного и гидравлического конуса, она подходит для высокоэффективной и тщательной обработки различных типов твердой руды средней и мелкой фракции. Она имеет значительные преимущества, такие как степень измельчения, высокая эффективность производства и однородный размер продукта.


Сфера применения: Составная конусная дробилка серии XFH подходит для тонкого дробления различных твердых руд, таких как гранит, речная галька, железная руда и руды цветных металлов.

Применимые материалы: Составная конусная дробилка серии XFH широко используется для вторичного и третичного дробления материалов в горнодобывающей, химической промышленности, на дорогах и мостах, в строительстве и других областях.

red line

Особенность

1. ФЮЗЕЛЯЖ ИМЕЕТ ВЫСОКУЮ ПРОЧНОСТЬ.

Фюзеляж обладает высокой прочностью, а аксессуары закончены и долговечны; Лабиринтная комбинация, смазочное уплотнение, хорошая пылезащита.

2. ВЫСОКАЯ ПРОИЗВОДИТЕЛЬНОСТЬ ОБРАБОТКИ.

Полуавтоматическая гидравлическая регулировка выпускного отверстия, быстрая и удобная; специальная конструкция камеры дробления эффективно повышает производственную мощность.

3. НИЗКАЯ ПРОЧНОСТЬ НЕИСПРАВНОСТЕЙ.

Замена подвижных и неподвижных зубных пластин не требует наполнителей, что удобно и быстро, а также может быть быстро запущено в производство и эксплуатацию; фиксированный конус механически фиксируется поворотным болтом, который прост в эксплуатации и имеет низкий уровень отказов.

4. РАЗУМНЫЙ ДИЗАЙН.

Система охлаждения смазочного масла спроектирована в соответствии с реальной ситуацией клиента, а система контроля температуры и система контроля давления удобны для освоения и эксплуатации клиентами.

5. НАДЕЖНАЯ РАБОТА.

Защита от железа, безопасная и надежная; автоматическая очистка полости, быстрая и экономящая время; Коническая зубчатая передача, прочная и стабильная.

red line

ПРИНЦИП РАБОТЫ

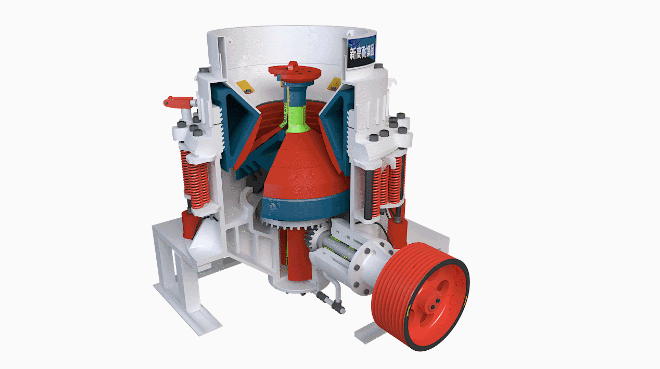

Составная конусная дробилка working pic

Эта дробилка имеет послойные характеристики дробления. Во время работы двигатель приводит в движение эксцентрик через передающее устройство, под действием втулки оси эксцентрика движущийся конус вращается и раскачивается, секция динамического конуса конуса становится дробящей полостью, когда динамический конус покидает секция, материал, который был измельчен до гранулированного материала, где требуется, чтобы зернистость падала под действием собственной силы тяжести, и выгружается из нижней части конуса.

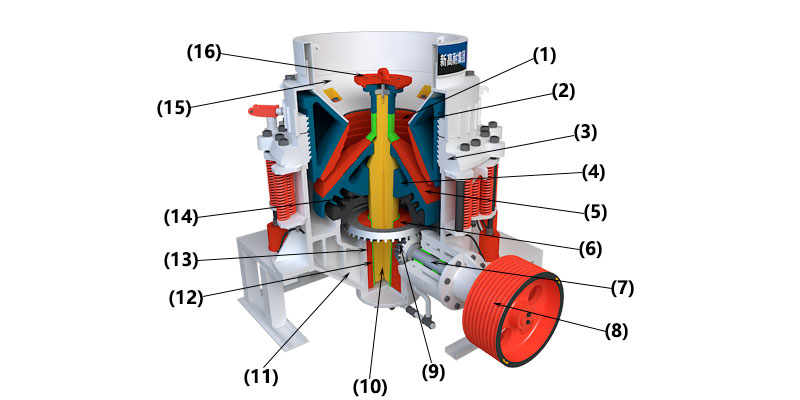

  1. Стена из раствора

  2. Регулировочный набор

  3. Опорная втулка

  4. тело

  5. Подвижный конус

  1. Эксцентриковая втулка

  2. трансмиссионный вал

  3. Шкив

  4. Большие и маленькие шестерни

  5. Шпиндель

  1. рамка

  2. Втулка шпинделя

  3. Втулка рамы

  4. Плитка-чаша

  5. Загрузочный бункер

  6. Разделительный лоток

Составная конусная дробилка

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

Модель
Тип

Значение смещения

(MМ)

Мах. размер загрузочных частиц

(MМ)

Регулировка выходящего отверстия

(MМ)

Произв-сть

(т/ч)

Основная мощность двигателя

(кВт)

Масса

(т)

XFH1650C-DГрубое дроб.3430022-65265-61025035
XFH1650Z-DСреднее дроб.3424019-65240-61025035
XFH1650S-XСреднее дроб.2813016-40200-32025035
XFH1400C-DГрубое дроб.3023519-65210-53022025
XFH1400Z-XСреднее дроб.2518016-50180-47522025
XFH1400S-XСреднее дроб.258013-30150-25022025
XFH1200C-DГрубое дроб.2220016-51150-39013216
XFH1200Z-DСреднее дроб.2215013-40115-24513216
XFH1200S-XСреднее дроб.159010-2580-17013216
