импульсный пылесборник серии LDMC

[Мощность обработки]: 0-336400м³/ч

импульсный пылесборник серии LDMC
line

Внедрение продукции

Новый импульсный рукавный фильтр, усовершенствованный компанией Xin Gao Nai Group, сохраняет преимущества высокой эффективности очистки, большой производительности по переработке газа и длительного срока службы фильтровального мешка, решает проблему размещения на открытом воздухе и низкого давления источника сжатого воздуха. Сегодня он широко используется при очистке запыленных газов и восстановлении материалов в горнодобывающей, металлургической, строительной и других отраслях промышленности.


Сфера применения: Импульсный пылесборник подходит для очистки различных пылесодержащих газов и рекуперации материалов.

Применимые материалы: Импульсный рукавный пылесборник широко используется для централизованной очистки и очистки дыма и пыли в горнодобывающей, металлургической, строительной, химической промышленности и других отраслях промышленности.

red line

Особенность

1.Сопротивление воздушному потоку небольшое.

Впускные и выпускные воздуховоды расположены компактно, сопротивление воздушному потоку невелико.

2.Высокая эффективность удаления пыли.

Принять технологию импульсной струйной очистки от пыли, обеспечивающую высокую эффективность удаления пыли, эффективно продлевая цикл очистки, в свою очередь, снижается степень усталости фильтровальных мешков и импульсных клапанов, а срок службы фильтровальных мешков и клапанов увеличивается.

3.Удобна в работе.

Киль фильтровального мешка имеет многоугольную форму, а фильтрующий мешок имеет длительный срок службы; Применяется метод вытягивания верхнего мешка, а операция смены мешка удобна.

4.Герметичность.

Корпус коробки имеет герметичную конструкцию, а инспекционная дверца изготовлена ​​из высококачественных уплотнительных материалов. В процессе производства для обнаружения утечек используется керосин, а скорость утечки воздуха низкая.

red line

ПРИНЦИП РАБОТЫ

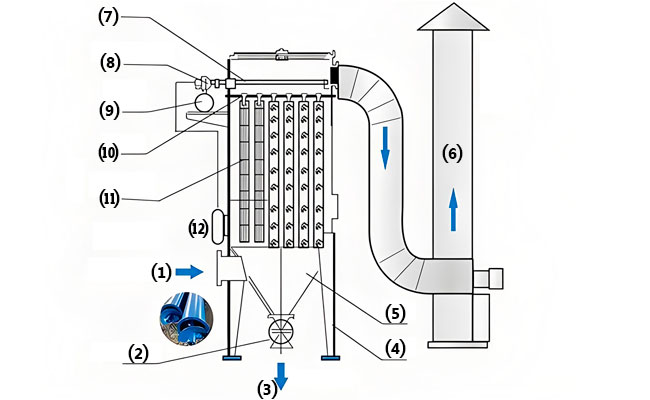

импульсный пылесборник серии LDMC working pic

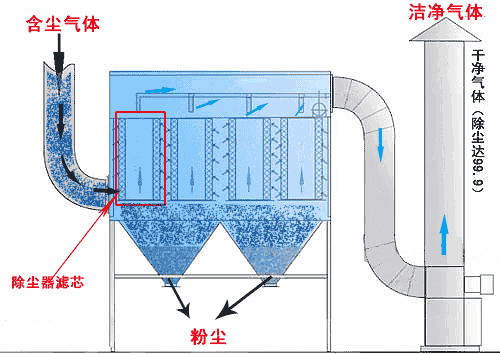

Под действием мощности вентилятора внутренние пылеулавливающие трубы и пылезащитная крышка в пылесборнике образуют среду с отрицательным давлением, заставляют содержащий пыль газ поступать в пылесборник под разницей давлений, воздушный поток фильтруется пылесборным мешком и пыль остается на поверхности мешка, входные импульсные сигналы регулярно подаются через контроллер ПЛК для входа в импульсный клапан, воздух под высоким давлением сжатого газа будет обдуваться пылью на поверхности фильтровального мешка и собрать его в скоплении золы для достижения цели переработки пыли, чистый газ после очистки выбрасывался из дымохода через пыльный вентилятор.

  1. Вход пылевого газа

  2. Устройство для выброса золы

  3. Пылесборник

  4. Кронштейн

  5. серое ведро

  6. чистый газ

  1. духовая трубка

  2. Электромагнитный импульсный клапан

  3. Подушка безопасности

  4. Вентури

  5. каркас фильтровального мешка

  6. Контроллер

импульсный пылесборник серии LDMC

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

Модель

Управление объемом воздуха

(м³/ч)

Входная концентрация

(г/Нм³)

Концентрация выбросов

(мг/Нм³)

Потеря давления

(Pa)

Давление оболочки

(Pa)

Количество комнатКоличество фильтровальных мешков

Область фильтра

(㎡)

Масса

(кг)

LDMC64-836800<1200≤101470-1770-5000851251214980
LDMC96-427600<1200≤101470-1770-500043843849622
LDMC96-534500<1200≤101470-1770-5000548048012833
LDMC96-641400<1200≤101470-1770-5000657657614223
LDMC96-748300<1200≤101470-1770-5000767267215042
LDMC96-855200<1200≤101470-1770-5000876876816524
LDMC96-962100<1200≤101470-1770-5000986486417905
LDMC96-2*569000<1200≤101470-1770-50001096096023439
LDMC96-2*682800<1200≤101470-1770-500012115296025200
LDMC96-2*796600<1200≤101470-1770-500014134496029400
LDMC96-2*8110400<1200≤101470-1770-500016153696033600
LDMC96-2*9124200<1200≤101470-1770-500018172896037800
LDMC96-2*10138000<1200≤101470-1770-500020192096042000
Модель

Управление объемом воздуха

(м³/ч)

Входная концентрация

(г/Нм³)

Концентрация выбросов

(мг/Нм³)

Потеря давления

(Pa)

Давление оболочки

(Pa)

Количество комнатКоличество фильтровальных мешков

Область фильтра

(㎡)

Масса

(кг)

LDMC128-667300<1300≤101470-1770-6800676893620224
LDMC128-9100900<1300≤101470-1770-680091152140626400
LDMC128-10112100<1300≤101470-1770-6800101280156131732
LDMC128-2*6134560<1300≤101470-1770-6800121536187436000
LDMC128-2*7157000<1300≤101470-1770-6800141792218643900
LDMC128-2*8179400<1300≤101470-1770-6800162048249850000
LDMC128-2*9201900<1300≤101470-1770-6800182304281055400
LDMC128-2*10224300<1300≤101470-1770-6800202560312360000
LDMC128-2*11247600<1300≤101470-1770-6800222816343565400
LDMC128-2*12269100<1300≤101470-1770-6800243072374872000
LDMC128-2*13291600<1300≤101470-1770-6800263328406078000
LDMC128-2*14314000<1300≤101470-1770-6800283584437284000
LDMC128-2*15336400<1300≤101470-1770-6800303840468590000
