Гирационаная дробилка серии X

[Размер подачи]: ≤1600MМ

[Мощность обработки]: 310-3200т/ч

Гирационаная дробилка серии X
line

Внедрение продукции

Гирационаная дробилка серии X объединяет механические, гидравлические, электрические, автоматические, интеллектуальные системы управления и другие технологии, ориентируясь на международные передовые технологии гирационной дробилки, это новый тип оборудования крупного дробления, который может предоставить пользователям высокую эффективность, интеллектуальные решения большой производительности, и по сравнению с традиционной гирационной дробилкой, она является более превосходной во всех характеристиках.


Сфера применения: Её можно использовать для грубого дробления гранита, базальта, известняка, железной руды, литиевой руды и других материалов, а также дробить как мягкие, так и твердые породы.

Применимые материалы: Широко применяется при первичном дроблении руд и горных пород в горнодобывающей, строительной, металлургической и других областях.

red line

Особенность

1.Большая производственная мощность. Высокая эффективность дробления.

Большая наклонная полость дробления и длинная поверхность дробления вместе обеспечивают дробилке более высокую производительность дробления, непрерывную высокоинтенсивную работу, производительность может достигать 3200 т/ч.

2.Длительный срок службы. Низкая стоимость дробления.

Сверхпрочная рама, встроенный сверхпрочный главный вал, высокопроизводительные подшипники и пылезащитное уплотнение с положительным давлением, вся машина более стабильна и долговечна.

3.Разумный дизайн. Контролируемый размер частиц.

Разумная конструкция, простая замена деталей и техническое обслуживание. Автоматическая система управления шпинделем может компенсировать износ футеровки и контролировать размер частиц продукта.

4.Мониторинг в режиме реального времени. Интеллектуальное производство.

Система автоматического управления может контролировать каждый этап дробления, отслеживать и диагностировать эксплуатационные сбои в течение дня, а также записывать производственную информацию и производительность дробилки.

red line

ПРИНЦИП РАБОТЫ

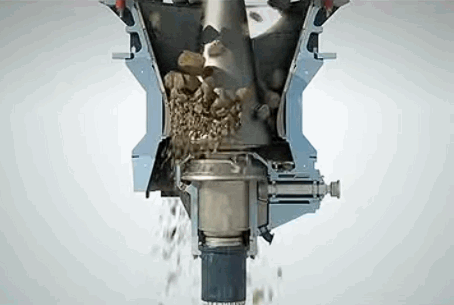

Гирационаная дробилка серии X working pic

Используется вращательное движение дробящего конуса в конусе оболочки для сжатия, разделения и сгибания материалов для дробления руды или камней различной твердости. Дробящая полость представляет собой круглое пространство, образующееся между дробящим конусом и неподвижным конусом в любой момент. Некоторые материалы измельчаются, а противоположная часть одновременно выгружается вниз, что представляет собой непрерывную рабочую систему.

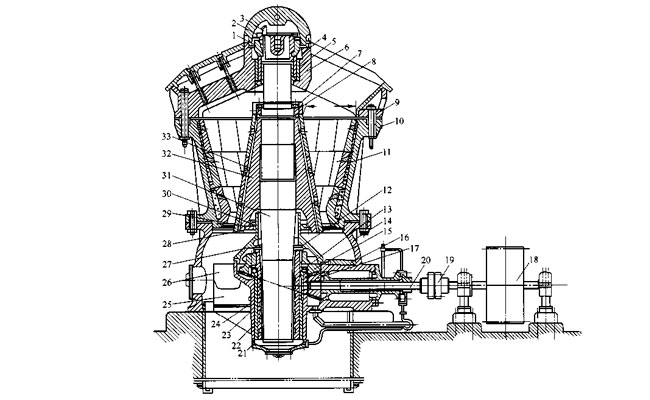

  1. Коническая пресс-муфта

  2. Коническая гайка

  3. Клиновой ключ

  4. (4 и 23)Втулка

  5. Коническая втулка

  6. Опорное кольцо

  7. Запирающая пластина

  8. Гайка

  9. Поперечина

  10. Фиксированный конус

  1. (11 и 33)Вагонка

  2. Масляное кольцо

  3. Бронзовый упорный диск

  4. База машины

  5. Большая коническая шестерня

  6. (16 и 26)Гвардейцы

  7. Малая коническая шестерня

  8. Шкив

  9. Соединение

  10. Приводной вал

    21.Нижняя крышка стойки

    22.Эксцентриковая втулка

    24.Центральная втулка

    25.Реберная доска

    27.Укупорка

    28, 29 и 30.Уплотнительная манжета

    31.Шпиндель

    32.Разрыв конуса

Гирационаная дробилка серии X
Гирационаная дробилка серии X
Гирационаная дробилка серии X

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

Модель

Размер входа

(MМ)

Диапазон выхода

(MМ)

Мак.  размер подачи

(MМ)

Диапазон регулировки

(MМ)

Емкость

(т/ч)

X0710700100580100-130310-400
X09099009075090-120380-510
X0913900130750130-160625-770
X0917900170750170-190815-910
X121612001601000160-1901250-1480
X122112002101000210-2301560-1720
X141714001701200170-2001750-2060
X142214002201200210-2302160-2370
X161816001801350180-2102400-2800
X162316002301350210-2402800-3200
Модель

Нижний диаметр

(MМ)

Общий вес

(т)

Мощность двигателя

(кВт)

Обороты двигателя

(об/мин)

Технические характеристики станции смазки

(л/мин)

Примечание
X0710140091.2145/15573040
X0909165014121073563
X0913165014121073563
X0917165014121073563
X12162000228.2310590125
X1221
X14172200309430590125
X1422
X16182500481310*2590125Dual drive
X1623
