Цилиндрический магнитный сепаратор с постоянными магнитами серии CTB

[Размер подачи]: ≤10MМ

[Мощность обработки]: 24-160т/ч

Цилиндрический магнитный сепаратор с постоянными магнитами серии CTB
line

Внедрение продукции

Барабанный магнитный сепаратор с постоянными магнитами представляет собой разновидность оборудования для магнитной сепарации, обычно используемого при разделении сильных магнитных минералов. Подходит для мокрой магнитной сепарации металлических руд с размером частиц менее 3 мм. Эффект скрининга замечательный, а работа надежна. Он очень популярен в промышленности влажной переработки полезных ископаемых.


Сфера применения: Барабанный магнитный сепаратор с постоянными магнитами подходит для мокрой магнитной сепарации ферримагнитных материалов, таких как магнетит, обожженная руда, ильменит, или для удаления железа из неметаллических руд.

Применимые материалы: Барабанный магнитный сепаратор с постоянными магнитами широко используется для разделения сильномагнитных минералов в металлургии, горнодобывающей промышленности, строительных материалах, переработке полезных ископаемых и других областях.

red line

Особенность

1.Сильное магнитное чувство и простота в эксплуатации.

Магнитная система изготовлена ​​из высококачественного ферритового материала или компаундирована редкоземельной магнитной сталью, скорость размагничивания не превышает 5% за 8 лет; с обеих сторон резервуара имеются устройства для слива ила, что эффективно снижает трудоемкость.

2.Отличный выбор материала и высокий вкус.

Материалы поверхности цилиндра и магнитной системы хорошо выбраны, что позволяет в значительной степени удалять пустые породы, улучшать качество руды и эффективно снижать нагрузку следующего процесса.

3.Сильная адаптируемость.

Один и тот же цилиндр может быть оснащен тремя различными типами резервуаров (например: полупротивоточным резервуаром, противоточным резервуаром и выходным резервуаром), которые могут широко использоваться в различных сценариях переработки полезных ископаемых, адаптироваться к различным процессам разделения и руды. требования к размеру частиц и получение высокого качества и превосходного индекса обогащения с высокой степенью извлечения.

4.Хороший экранирующий эффект.

Магнитная система спроектирована с характеристиками постепенной напряженности поля, так что магнитные частицы испытывают изменение градиента магнитного поля от слабого до сильного, а затем слабого при прохождении через магнитное поле, что помогает повысить эффективность сортировки;Магнитная система имеет большой угол охвата, что может эффективно повысить эффективность разделения. Выберите длину полосы и количество магнитных переворотов, чтобы добиться эффективного разделения магнитных минералов и не(слабых) магнитных минералов.

red line

ПРИНЦИП РАБОТЫ

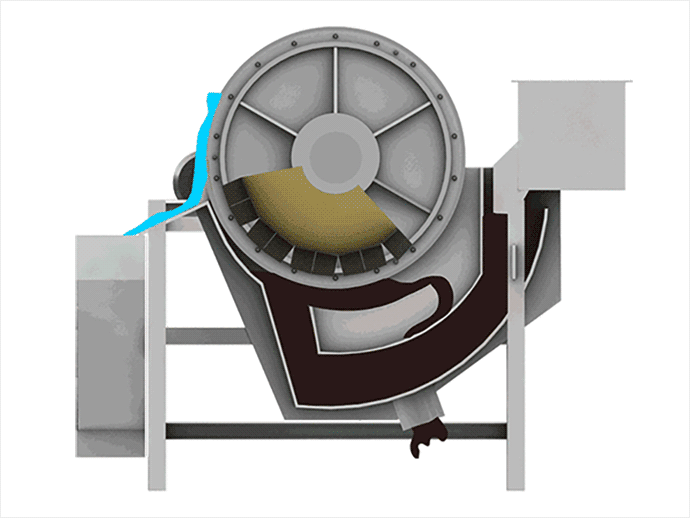

Цилиндрический магнитный сепаратор с постоянными магнитами серии CTB working pic

Шлам поступает в тело канавки со склада подачи, и цилиндрическое движение магнитной селекции выполняется под приводом силовой системы, магнитный ролик установлен с магнитной системой, магнитный минерал в пульпе будет адсорбироваться на поверхности цилиндр под действием магнитной силы, с круговым движением ролика, при перемещении в немагнитную зону, при перемещении к выходному отверстию под двойным действием силы тяжести и центробежной силы, при обогащении концентратов он будет осаждаться при добыче полезных ископаемых область для завершения всего процесса магнитного отбора.

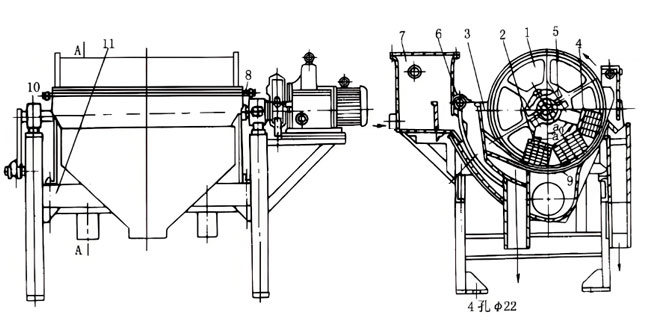

1. Цилиндр

2. Магнитная система

3. Корпус бака

4. Магнитная направляющая пластина.

5. Кронштейн

6. Распылительная трубка

7. Отдать ящик с рудой.

8. Разгрузка труб минеральной воды.

9. Опорная пластина

10. Устройство регулировки магнитного склонения.

11. Кронштейн

Цилиндрический магнитный сепаратор с постоянными магнитами серии CTB

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

Модель

Диаметр цилиндра

(MМ)

Длина цилиндра

(MМ)

Цилиндр напряженность поля

(мТ)

Цилиндр Скорость вращения

(об/мин)

Емкость сухой руды

(т/ч)

Размер подачи

(MМ)

Концентрация пульпы

(%)

Мощность двигателя

(кВт)

Общий вес

(т)

длина, ширина, высота

(MМ)

CTBY101810001800350-5502342-650-1020-505.55.23160*2250*1750
CTBY102410002400350-5502353-860-1020-507.56.43790*2250*1750
CTBY103010003000350-5502382-1240-1020-507.57.14460*2250*1750
CTBY121812001800350-5502058-970-1020-507.56.73380*2460*2000
CTBY122412002400350-5502071-1200-1020-50117.24190*2460*2000
CTBY123012003000350-55020103-1580-1020-50118.94770*2460*2000
Модель

Диаметр цилиндра

(MМ)

Длина цилиндра

(MМ)

Цилиндр напряженность поля

(мТ)

Цилиндр Скорость вращения

(об/мин)

Емкость сухой руды

(т/ч)

Размер подачи

(MМ)

Концентрация пульпы

(%)

Мощность двигателя

(кВт)

Общий вес

(т)

длина, ширина, высота

(MМ)

CTBC101810001800300-5002336-540-420-505.55.23160*2250*1750
CTBC102410002400300-5002344-750-420-507.56.43790*2250*1750
CTBC103010003000300-5002366-1030-420-507.57.14460*2250*1750
CTBC121812001800300-5002047-820-420-507.56.73380*2460*2000
CTBC122412002400300-5002062-1050-420-50117.24190*2460*2000
CTBC123012003000300-5002083-1290-420-50118.94770*2460*2000


Модель

Диаметр цилиндра

(MМ)

Длина цилиндра

(MМ)

Цилиндр напряженность поля

(мТ)

Цилиндр Скорость вращения

(об/мин)

Емкость сухой руды

(t/h)

Размер подачи

(MМ)

Концентрация пульпы

(%)

Мощность двигателя

(кВт)

Общий вес

(т)

длина, ширина, высота

(MМ)

CTBJ101810001800200-3002324-360-220-505.55.23160*2250*1750
CTBJ102410002400200-3002333-560-220-507.56.43790*2250*1750
CTBJ103010003000200-3002346-720-220-507.57.14460*2250*1750
CTBJ121812001800200-3002035-450-220-507.56.73380*2460*2000
CTBJ122412002400200-3002043-770-220-50117.24190*2460*2000
CTBJ123012003000200-3002054-860-220-50118.94770*2460*2000
Модель

Диаметр цилиндра

(MМ)

Длина цилиндра

(MМ)

Цилиндр напряженность поля

(мТ)

Цилиндр Скорость вращения

(об/мин)

Емкость сухой руды

(t/h)

Размер подачи

(MМ)

Концентрация пульпы

(%)

Мощность двигателя

(кВт)

Общий вес

(т)

длина, ширина, высота

(MМ)

CTBN101810001800260-4502335-680-420-505.55.23160*2250*1750
CTBN102410002400260-4502346-860-420-507.56.43790*2250*1750
CTBN103010003000260-4502367-1260-420-507.57.14460*2250*1750
CTBN121812001800260-4502052-900-420-507.56.73380*2460*2000
CTBN122412002400260-4502077-1260-420-50117.24190*2460*2000
CTBN123012003000260-4502090-1600-420-50118.94770*2460*2000
