Роторная дробилка серии PF

[Размер подачи]: ≤800MМ

[Мощность обработки]: 30-800т/ч

Роторная дробилка серии PF
line

Внедрение продукции

Роторная дробилка PF — это новое поколение машин контратакующего дробления, тщательно разработанное и спроектированное с учетом низких инвестиционных затрат клиентов, а также потребностей в энергосбережении и низком потреблении, основанное на многолетнем опыте горнодобывающей промышленности и производства дробилок. Она часто используется с щековой дробилкой. Дробилка подходит для средних и мелких материалов различных материалов средней твердости с давлением не выше 350 МПа. Это предпочтительная модель второго дробильного оборудования на линии по производству песка и гравия, а также на линии по производству горнодобывающей продукции.


Сфера применения: Роторная дробилка, также известная как ударная молотковая дробилка, подходит для тонкого дробления известняка, доломита, кварцевого камня и других материалов.

Применимые материалы: Роторная дробилка широко используется в процессе вторичного дробления материалов в горнодобывающей промышленности, строительных материалах, песчано-гравийных заводах, металлургии и других областях.

red line

Особенность

1.ВЫСОКОКАЧЕСТВЕННЫЙ МАТЕРИАЛ.

В качестве материала молота используются отливки с высоким содержанием хрома, а на стыке молота и ротора используется стопорное устройство, позволяющее избежать риска поломки и падения молота при высокопрочных работах. После износа молоток можно перевернуть.

2.ЭКОЛОГИЧЕСКИ ЧИСТЫЙ.

В серии PF используется специально разработанная конструкция ротора для тяжелых условий эксплуатации с чрезвычайно высокой инерцией вращения и ударной силой дробления. Он оснащен маломощным двигателем, а оборудование потребляет небольшую мощность, является энергосберегающим и экологически чистым.

3.РАЗУМНАЯ СТРУКТУРА.

В фюзеляже используется автоматизированное проектирование методом конечных элементов, высокопрочная горячекатаная легированная стальная пластина, а вес оборудования уменьшен, обеспечивая при этом долговременную стабильность машины во время высокопрочных работ.

4.СОКРАЩЕНИЕ ЗАТРАТ.

При производстве нерудных материалов и переработке твердых отходов ударная дробилка серии PF заменяет трехступенчатое дробление на двухступенчатое дробление, что значительно снижает инвестиции в оборудование.

5.КОНТРОЛИРУЕМАЯ ЗЕРНИСТОСТЬ.

Зазор между ударной пластиной и молотком можно быстро регулировать, что удобно для контроля формы выбрасываемого зерна, форма продукта круглая, а содержание каменного порошка низкое.

6.МЕНЬШОЕ КОЛИЧЕСТВО СБОЕВ.

Оснащен гидравлическим подъемным устройством, которое позволяет быстро заменить уязвимые детали, такие как молот, что значительно сокращает время простоя и обслуживания производственной линии.

red line

ПРИНЦИП РАБОТЫ

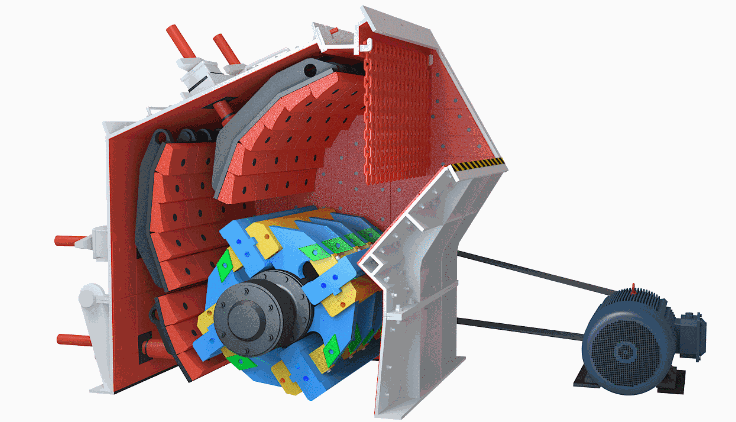

Роторная дробилка серии PF working pic

Дробилка контратаки использует удар для дробления материала. Во время рабочего процесса двигатель приводит в движение ротор на высокой скорости, который, в свою очередь, приводит в движение пластинчатый молоток, и высокоскоростной удар материала, отправленного в полость дробления, будет разрушен, и разрушенные материалы будут пропущены вдоль линии резки. Отрезанная полость дробления снова разрушается на высокой скорости, затем материал отскакивает от контратакующей доски к пластинчатому молотку, и описанный выше процесс повторяется, материал постоянно растрескивается, рыхлит и ломается, когда зерно становиться размером меньше материала зазора между доской контрудара и пластинчатым молотком, он удаляется из устья разгрузки.

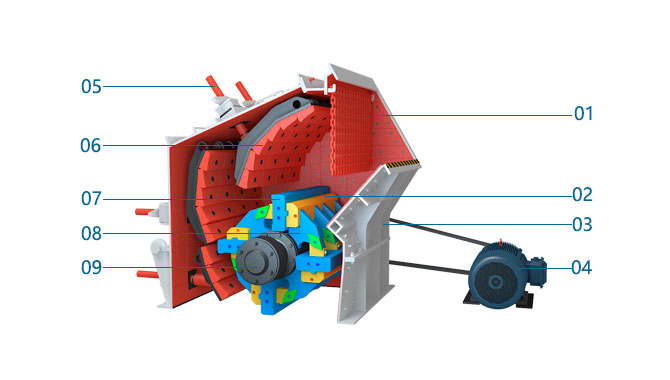

1.Вагонка

2.рамка

3.Клин

4.Мотор

5.Регулировочный рычаг

6.Доска контратаки

7.Ударный молоток

8.ротор

9.Шпиндель

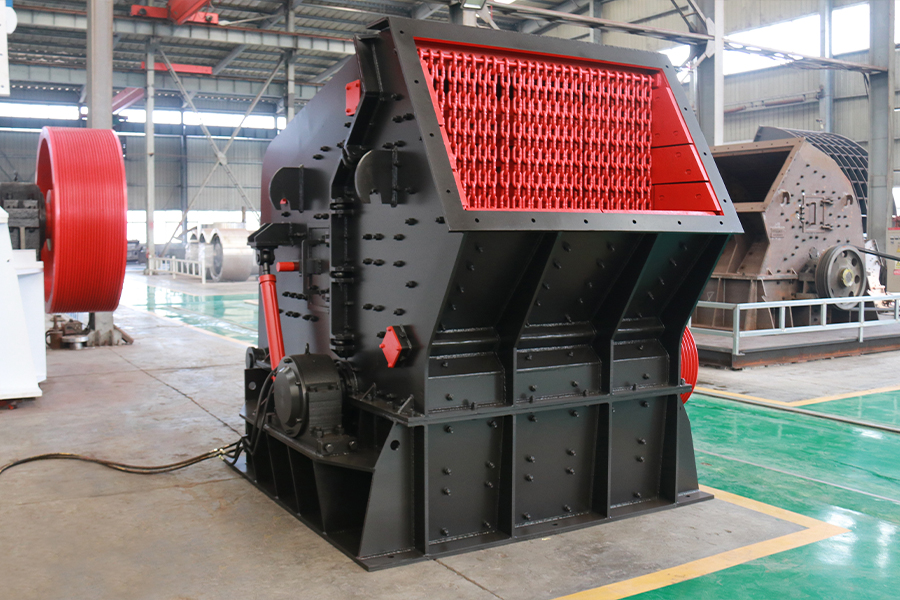

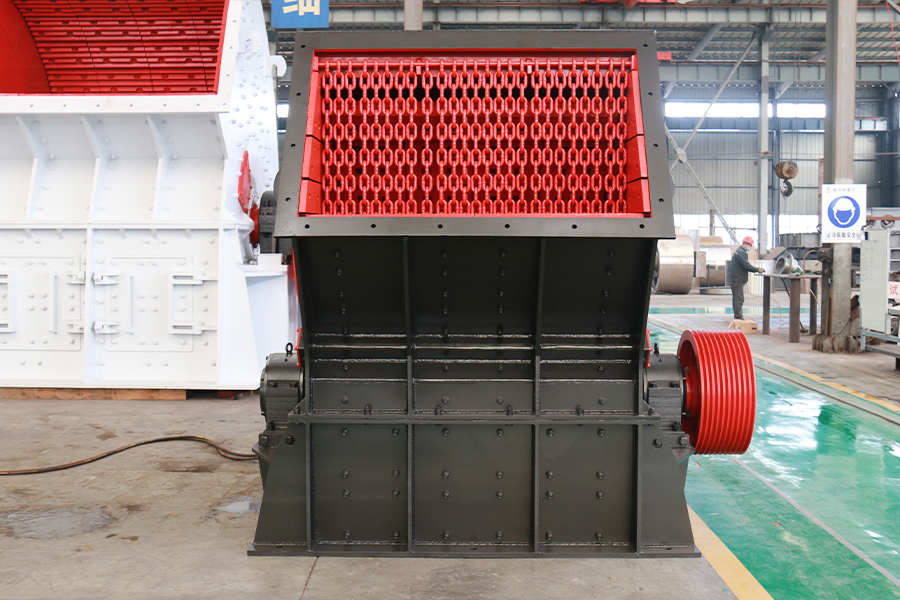

Роторная дробилка серии PF
Роторная дробилка серии PF
Роторная дробилка серии PF

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

Модель

Диаметр ротора * длина

(MМ)

Мах.размер исх.мат-ла

(MМ)

Размер подачи

(MМ)

Произв-сть

(т/ч)

Мощность двигателя

(кВт)

Габариты (Д*Ш*В)

(MМ)

PF10071000*700400*730≤30030-70452330*1660*2300
PF10101000*1050400*1080≤35050-90552370*1700*2390
PF12101250*1050400*1080≤35070-1301102680*2160*2800
PF1214
1250*1400400*1430≤350100-1801322650*2460*2800
PF13151320*1500860*1520≤500130-2502003180*2720*3120
PF13201320*2000860*2030≤500160-3503153667*3200*3120
PF15201500*2000990*2030≤700200-550200*23960*3560*3330
PF18201800*20001260*2030≤800400-8006304400*3860*4010
