Тяжелая молотковая дробилка серии XGN-Z

[Размер подачи]: ≤1800MМ

[Мощность обработки]: 150-6000т/ч

Тяжелая молотковая дробилка серии XGN-Z
line

Внедрение продукции

Тяжелая молотковая дробилка серии XGN-Z представляет собой новый тип молотковой дробилки, разработанный в соответствии с отзывами пользователей и динамичным развитием отрасли. Функция дробления является комплексной и в случае подходящих минеральных физических свойств (менее 600 тонн), вы можете получить дробление + целое число, которое имеет значительные преимущества, такие как крупномасштабная зернистость, высокая степень дробления и отличный тип гранул, Время составляет 150-6000 тонн. Технические характеристики полны и могут быть настроены по вашему запросу.


Сфера применения: Он подходит для дробления хрупких материалов, таких как известняк и медный купорос, с прочностью на сжатие ≤ 150 МПа и содержанием кальция ≥ 40.

Применимые материалы: Широко используется при дроблении материалов средней твердости в шахтах, гравийных месторождениях, цементных заводах, строительстве, металлургии и других отраслях промышленности.

red line

Особенность

1.Большая производственная мощность.

Максимальный размер частиц сырья может достигать 1800 мм, степень измельчения большая, а производительность может достигать 6000 тонн в час.

2.Низкая инвестиционная стоимость.

При производительности менее 600 тонн в час она может заменить щековую дробилку + ударную дробилку. при той же производительности инвестиции примерно на 35% ниже, чем у щековой дробилки + ударной дробилки.

3.Высокое качество готовой продукции.

Секции дробления, 7 тяжелых мастерств, идеальные гранулы и разумные уровни; Уникальная конструкция прорезей для самостоятельного потока на пластине Liveliper значительно снижает расход порошка.

4.Длительный срок службы.

Вся машина является износостойкой и устойчивой к металлическому материалу, что эффективно сокращает время технического обслуживания при остановке; пластина контратаки 4 фиксирована, подкладочная пластина внутри корпуса плотно расположена и зафиксирована высокопрочным квадратом уровня 10,9, обеспечивая прочность корпуса.

5.Износостойкий, прочный.

Уникальная запатентованная технология износостойкого стопорного кольца диска ротора, ударная головка из двух жидкостного соединения из высокохромистого сплава, износостойкая и легко заменяемая; четырехходовая конструкция с 8 отверстиями для ударного вала эффективно продлевает срок службы диска ротора.

6.Разумная структура.

Задняя часть спины, двойная гайка фиксирована, стабильна и надежна; Независимые щиты + патенты на разборку гидравлического вала, экономия времени и усилий, пегкая замена головки молотка; гидравлическая стойка контратаки, свободно регулирует зазор между деревенской доской и головкой молотка.

red line

ПРИНЦИП РАБОТЫ

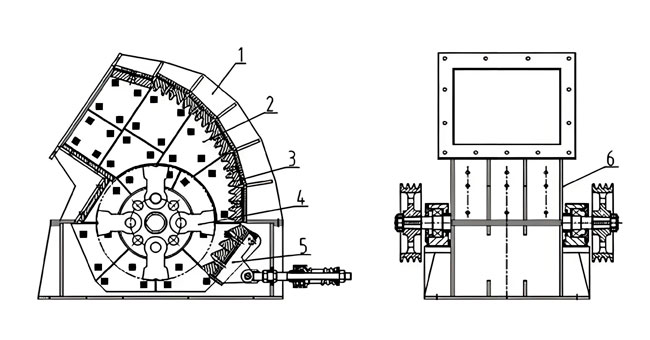

Тяжелая молотковая дробилка серии XGN-Z working pic

Двигатель приводит в движение ротор с высокой скоростью вращения в полости дробления, Материал подается в машину из материала из верхней части.Уровень зерна размера материала, превышающего размер отверстия сита, выгружается через ситовидную пластину, и уровни крупных гранул, превышающие размер ситовидных отверстий, напиваются на ситовидную пластину, чтобы продолжать ударять и измельчать молотком. наконец, ситовидная пластина выгружается за пределы дробилки. Зазор между стержнем регулируется.


1. шасси

2. боковая подкладка

3. Доска контратаки

4. ротор

5. Отрегулируйте вкладыш

6. Отверстие для извлечения молоткового штифта

Тяжелая молотковая дробилка серии XGN-Z

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

Модель

Ротор

диаметр*длина

(MМ)

Питающий порт

ширина длина

(MМ)

Размер подачи

(MМ)

Произв-сть

(т/ч)

Мощность двигателя

(кВт)

Габариты (Д*Ш*В)

(MМ)

XGN-Z13101310*1050890*1075≤650150-1801602950*2250*2495
XGN-Z15121500*11601200*900≤750250-320160*23260*2624*2750
XGN-Z15131500*13501290*900≤750300-350180*23260*2624*2750
XGN-Z16151650*14521500*1200≤1000420-500220*23667*2937*3436
XGN-Z18181850*18001500*1280≤1200570-670250*23680*3350*3515
XGN-Z16201660*19002000*1200≤1200800-1000400*23667*3200*3436
XGN-Z18201800*19642000*1200≤12001000-1200450*23700*3270*3515
XGN-Z22252200*24852530*1560≤16002000-300012504460*4565*4670
XGN-Z33323300*32203300*1840≤18004500-6000(1250kw-6)*26710*6122*6340
