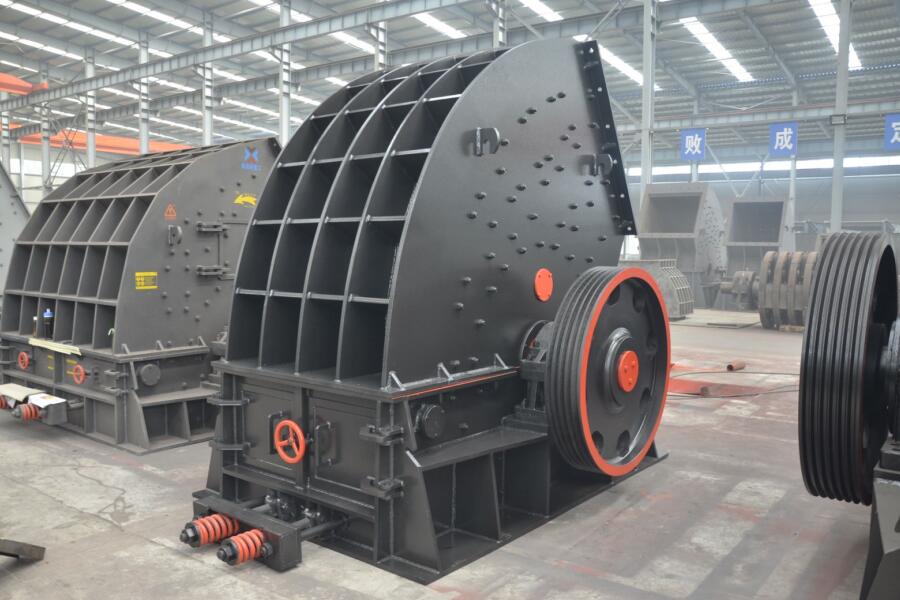

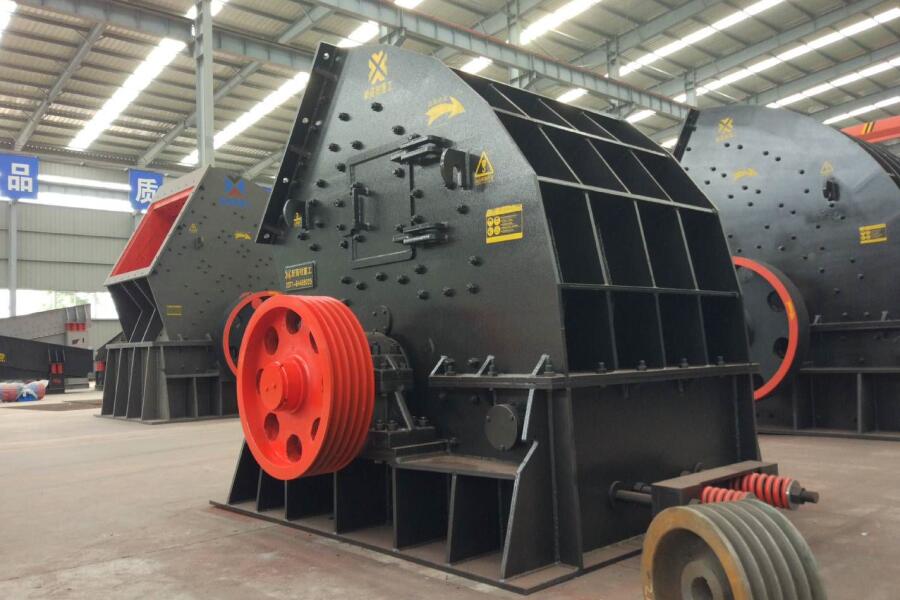

Легкая молотковая дробилка серии XGN-Q

[Размер подачи]: ≤1000MМ

[Мощность обработки]: 50-1600т/ч

Легкая молотковая дробилка серии XGN-Q
line

Внедрение продукции

Легкая молотковая дробилка серии XGN-Q представляет собой оптимизацию традиционной молотковой дробилки, конструкция без реберных полос подходит для обработки материалов низкой твердости и хрупкости. Она применяется во многих отраслях промышленности и пользуется популярностью у инвесторов в горнодобывающую промышленность.


Сфера применения: Она подходит для дробления хрупких материалов, таких как известняк и медный купорос с прочностью на сжатие ≤ 150 МПа и содержанием кальция ≥ 40.

Применимые материалы: Широко используется при дроблении материалов средней твердости в шахтах,гравийных месторождениях, цементных заводах, строительстве, металлургии и других отраслях промышленности.

red line

Особенность

1.Модель без реберных полосок.

Конструкция без реберных полос позволяет эффективно избежать явления, Когда традиционная молотковая дробилка легко блокируется материалами,а также может дробить влажные материалы с высоким содержанием воды, и производство не будет останавливаться в дождливые дни.

2.Низкий выход порошка.

Разумная конструкция подвижной ударной рамы позволяет гибко регулировать размер выходного материала и контролировать содержание каменного порошка в готовом материале на низком уровне.

3.Головка молотка более износостойкая.

В головке молотка используется процесс литья из сплава, содержащего хром, который имеет лучшую ударопрочность и износостойкость.

4.Высококачественные компоненты.

На уязвимых частях наружного кольца ротора имеются износостойкие стопорные кольца, которые легко заменяются; В ударной пластине используется высокопрочная конструкционная сталь Q3556, а в отверстия вала молотка встроены втулки вала из легированной стали, что эффективно продлевает срок службы ротора.

red line

ПРИНЦИП РАБОТЫ

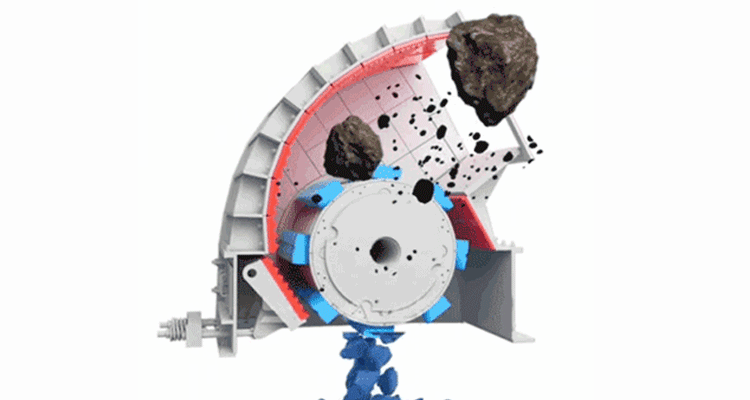

Легкая молотковая дробилка серии XGN-Q working pic

Двигатель приводит в движение ротор с высокой скоростью в камере дробления. Материал подается в машину из верхней части, уровень зерна просеянного материала дробящегося материала выгружается через сито, а толстые частицы, размер которых превышает размер ситовых отверстий оседают на ситовой пластине, чтобы продолжить работу. Чтобы данные толстые частици ударили и измельчили молотком. Наконец, отрегулируйте зазор, чтобы получить конечный результат.

1. шасси

2. боковая подкладка

3. Доска контратаки

4. ротор

5. Отрегулируйте вкладыш

6. Отверстие для извлечения молоткового штифта

Легкая молотковая дробилка серии XGN-Q

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

Модель

Ротор

диаметр*длина

(MМ)

Питающий порт

ширина длина

(MМ)

Размер подачи

(MМ)

Произв-сть

(т/ч)

Мощность двигателя

(кВт)

Размеры

(MМ)

XGN-Q0706700*570618*510≤40050-70751950*1340*1480
XGN-Q0808800*750780*610≤50080-1001322280*1790*1670
XGN-Q0910900*10001070*750≤600150-200110*22600*2200*1940
XGN-Q10121000*11801255*810≤650250-300132*22800*2310*2210
XGN-Q12131200*12801350*920≤750300-350160*22970*2580*2510
XGN-Q12161200*15901530*920≤750400-500200*23070*2840*2580
XGN-Q12201220*19502000*920≤750500-600220*23080*3380*2580
XGN-Q16221620*22002200*1000≤900600-800250*23695*3250*3450
XGN-Q18251840*23902390*1050≤900800-12008004050*4100*3400
XGN-Q20262000*24901170*2550≤10001200-160010004490*4260*3725
