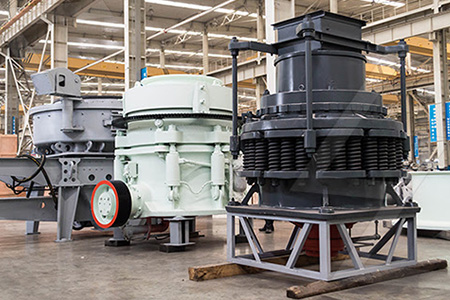

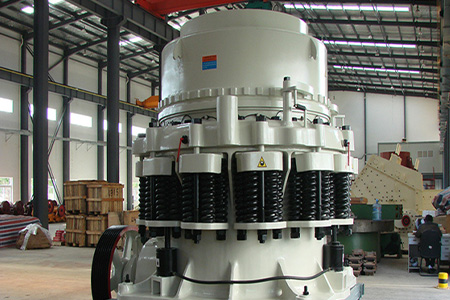

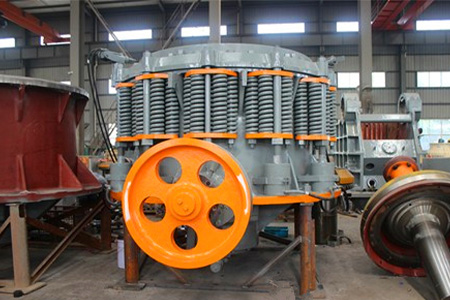

Пружинная конусная дробилка

[Размер подачи]: ≤300MМ

[Мощность обработки]: 5-1000т/ч

Пружинная конусная дробилка
line

Внедрение продукции

Эта серия пружинная конусная дробилка представляет собой современную и эффективную пружинная конусная дробилка с высокопроизводительной камерой дробления и высокой частотой дробления. Это важное оборудование среднего и мелкого дробления на обогатительных фабриках и линиях по производству песка и гравия, подходящее для операций среднего и мелкого дробления руд и горных пород средней твердости и выше, оно обладает характеристиками надежной конструкции, высокой степенью дробления и экономическая практичность и широко используется внутри страны и за рубежом.



Сфера применения: Железная руда, медная руда, кварц, гранит, базальт, диабаз, галька и т. д.

Применимые материалы: Горнодобывающая промышленность, металлургия, строительные материалы, автомобильные и железные дороги, водное хозяйство и химическая промышленность.

red line

Особенность

1.ЛАМИНИРОВАННОЕ ИЗМЕЛЬЧЕНИЕ И ХОРОШИЙ РАЗМЕР ЧАСТИЦ.

Основываясь на принципе ламинированного дробления и концепции большего дробления и меньшего измельчения, конструкция и разработка дробленого продукта имеют кубическую форму с высоким содержанием мелких частиц, что эффективно уменьшает количество игольчатых материалов и удовлетворяет потребности в высококачественных заполнителях.

2.ВЫСОКАЯ ЭФФЕКТИВНОСТЬ ЗАЩИТЫ ОТ ПЕРЕГРУЗКИ.

Пружинная система безопасности играет роль защиты от перегрузки, обеспечивая

3.НЕСКОЛЬКО ТИПОВ ПОЛОСТЕЙ, ВЫСОКАЯ ТОЧНОСТЬ.

Стандартные, средние и короткие головки могут обеспечить оптимальные решения для операций среднего, мелкого и сверхтонкого дробления, а оборудование обеспечивает цифровое управление от резки стальных листов, гибки, строгания, фрезерования до покраски с высокой точностью обработки.

4.РАЗУМНЫЙ ДИЗАЙН И ХОРОШЕЕ УПЛОТНЕНИЕ.

Шпиндель большого диаметра и сверхпрочная основная рама делают оборудование прочным и долговечным, а также имеют лабиринтную форму со смазочным уплотнением для изоляции пыли и смазочного масла, что эффективно продлевает срок службы подшипников скольжения и упорных шарикоподшипников, а также обеспечивает стабильность и надежность. операций.

red line

ПРИНЦИП РАБОТЫ

Пружинная конусная дробилка working pic

Двигатель приводит в движение большую коническую шестерню в нижней части эксцентриковой втулки через небольшую коническую шестерню, приводя втулку эксцентрикового вала во вращение, тем самым заставляя эксцентриковый вал совершать периодические вращательные движения под осью, заставляя поверхность дробящей стенки смещаться,приближаться, а иногда покидать поверхность раскачивающегося минометного рычага, вызывая измельчение материала в камере дробления за счет сжатия и измельчения.

  1. Стена из раствора

  2. Регулировочный набор

  3. Опорная втулка

  4. тело

  5. Подвижный конус

  1. Эксцентриковая втулка

  2. трансмиссионный вал

  3. Шкив

  4. Большие и маленькие шестерни

  5. Шпиндель

  1. рамка

  2. Втулка шпинделя

  3. Втулка рамы

  4. Плитка-чаша

  5. Загрузочный бункер

  6. Разделительный лоток

Пружинная конусная дробилка

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

Модель

Диаметр конуса(MМ)

Диапазон выхода(MМ)

Максимальный размер подачи(MМ)

Произв-сть(т/ч)

Мощность двигателя (кВт)

Масса(т)

Габариты (Д*Ш*В)(MМ)

PYB-60060012-256515-25305.51740*1225*1940
PYD-6006003-13365-23305.51740*1225*1940
PYB-90090015-5011550-905510.181990*1640*2380
PYZ-9009005-206020-655510.191990*1640*2380
PYD-9009003-134015-505510.271990*1640*2380
PYB-1200120020-50145110-20011024.72805*2300*2980
PYZ-1200
12008-26100
50-150110252805*2300*2980
PYD-120012003-15
5018-105
11025.62805*2300*2980
PYB-1750175025-60215280-480155-16050.63610*2950*4185
PYZ-1750175010-30185115-320155-160513610*2950*4185
PYD-175017505-158575-230155-16050.53610*2950*4185
PYB-2200220030-60300590-1000260-280844790*3430*5080
PYZ-22002200
10-30235200-580260-280854790*3430*5080
PYD-220022005-16110120-370260-280854790*3430*4852
