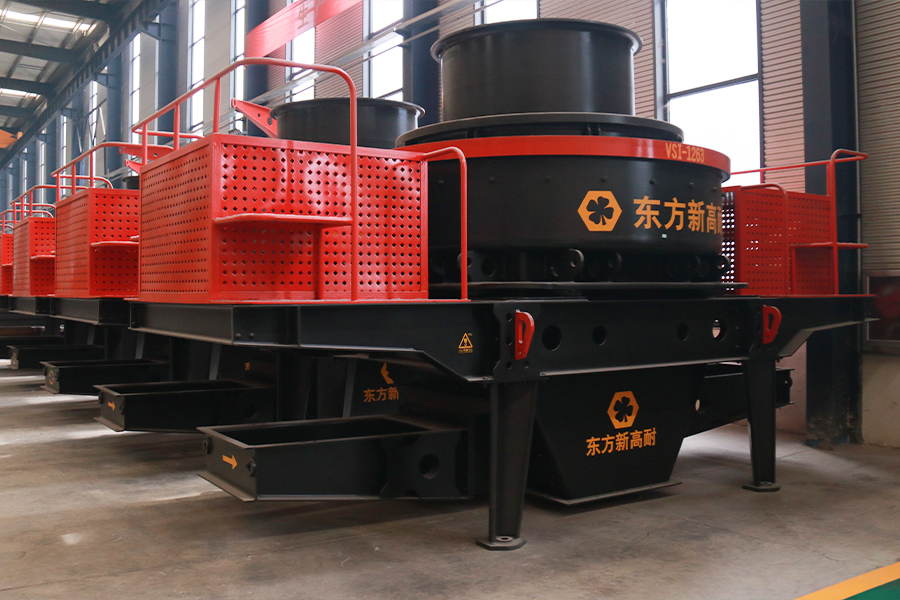

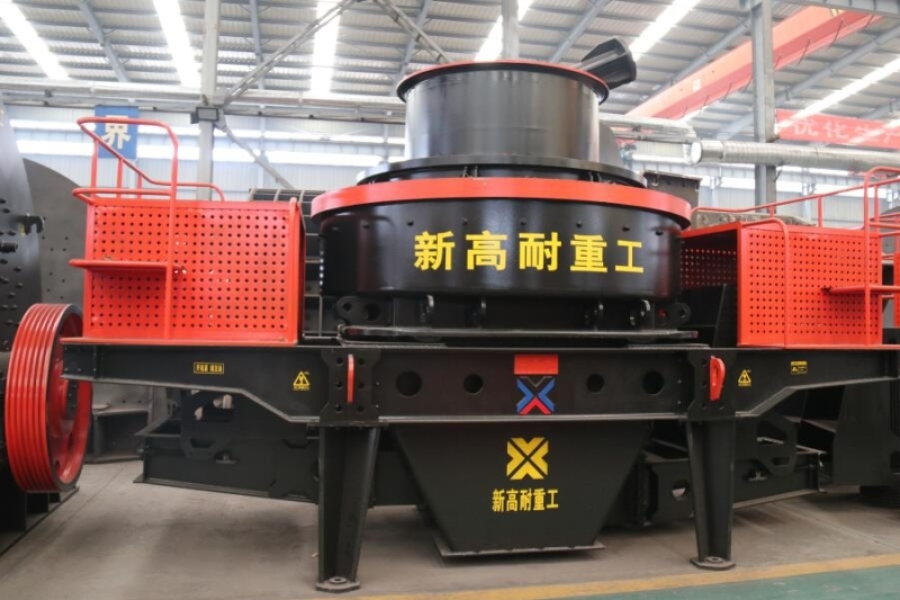

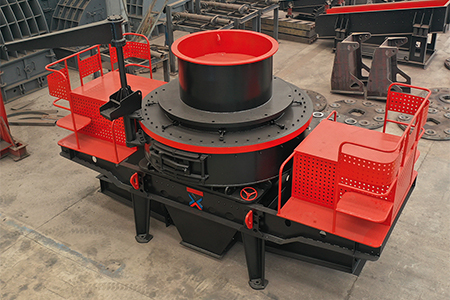

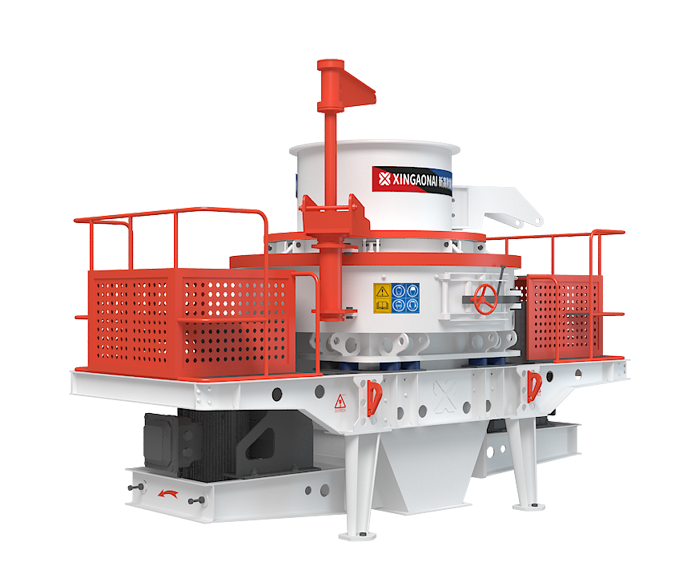

Ударная дробилка с вертикальным валом серии VSI

[Размер подачи]: ≤60MМ

[Мощность обработки]: 70-640т/ч

Ударная дробилка с вертикальным валом серии VSI
line

Внедрение продукции

Ударная дробилка с вертикальным валом серии VSI широко применяется для среднего и мелкого дробления различных твердых и хрустящих материалов, таких как камни, абразивы, огнеупорные материалы, цементные камни, железная руда, заполнители бетона и другие виды мелких материалов, а также специальные конструкция конструкции ротора, оптимизированная скорость дробления, технология износостойких материалов и гидравлическая конструкция позволяют эффективно удовлетворить спрос на современный песок и гравий и обеспечить высококачественный песчано-гравийный заполнитель для различных полей. Это одно из предпочтительных видов оборудования в этой области. пластической хирургии искусственного песка и камня.


Сфера применения: Ударные дробилки с вертикальным валом серии VSI подходят для мелкого дробления и производства песка из различных твердых каменных материалов, таких как гранит, диабаз, базальт, железная руда и т. д.

Применимые материалы: Ударные дробилки с вертикальным валом серии VSI широко используются при дроблении и производстве песка материалов в горнодобывающей, строительной, абразивной, металлургической и других областях.

red line

Особенность

1.Гибкий метод загрузки.

Регулируя устройство подачи бункера, можно легко добиться преобразования между двумя режимами

2.Большая пропускная способность.

Конструкция большого выпускного отверстия обеспечивает более плавную выгрузку материала, что эффективно предотвращает засорение материала, предотвращает нештатное повреждение оборудования и повышает эффективность дробления.

3.Обслуживание гидравлического устройства удобно.

Усовершенствованные гидравлические устройства открытия и подвешивания могут легко вешаться в бункер, подвесные пластины, рабочее колесо, подшипники и т. д., что эффективно снижает сложность ежедневного обслуживания и ремонта оборудования, а также экономит рабочее время.

4.Снижение затраты и эффективность четырех роторного рабочего колеса.

Новая конструкция крыльчатки с четырьмя портами по сравнению с дроблением того же материала с помощью крыльчатки с тремя портами, эффективность дробления увеличивается примерно на 20%, а срок службы крыльчатки увеличивается на 30 ~ 150%.

5.Высококачественные уязвимые детали износостойкие и долговечные.

Деталь трансмиссии и основной компонент являются разумными, продлевают срок службы до легкой потери, эффективно сокращают время технического обслуживания при отключении и износ потерь, а пластину Чжоуху в конце концов можно использовать вверх и вниз заземление. коэффициент использования высокий, а эксплуатационные расходы низкие.

red line

ПРИНЦИП РАБОТЫ

Ударная дробилка с вертикальным валом серии VSI working pic

Принцип ударного дробления: ротор распыляет материал горизонтально на плоскость удара в полости дробления за счет центробежной силы на очень высокой скорости и дробит, используя кинетическую энергию материала при его движении на высокой скорости.

1. Загрузочный бункер

2. Разделительный лоток

3. Конус разделения

4. Рабочее колесо

5. Круговая ударная пластина

6. Стойка

7. Главный подшипник

8. Шкив

9. Мотор

10. Крышка двигателя

11. Дробильная камера

Ударная дробилка с вертикальным валом серии VSI

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

Модель

Емкость нет центральной
подачи(т/ч)

Емкость центральное кормление(т/ч)

центральное кормление мягкий(MМ)

Лучший размер корма hard(MМ)

Скорость вращения(об/мин)

Двойная мощность двигателя(кВт)

Габариты (Д*Ш*В)(MМ)

Масса(т)

VSI7615150-28070-14035301700-19001504100*2320*230012.1
VSI8522240-380120-20040351530-17002204140*2600*270014.8
VSI9532350-540180-28045401380-16603204800*2571*289318.6
VSI1145500-640250-36050451200-13904405450*2850*333521.5
VSI1150413-442344-36855451000-13005005500*2750*395023
VSI1263545-583454-4866050900-12006305750*2980*341024.5
