Щековая дробилка европейской версии серии PEV

[Размер подачи]: ≤2000MМ

[Мощность обработки]: 55-1590т/ч

Щековая дробилка европейской версии серии PEV
line

Внедрение продукции

Европейская версия щековой дробилки серии PEV разработана создана компанией сингаонай с использованием параметров движения, структуры оборудования и методов регулировки традиционной щековой дробилки. Существует множество преимуществ, надёжность,прочность и другие, стационарные и мобильные производственные линии. она применима в более сложных условиях работы обычно используеться черновое оборудование для различных типов твердой руды на производственной линии карьерного дробления.


Сфера применения: Щековая дробилка подходит для грубого дробления различных твердых руд, таких как гранит, речная галька, базальт, железная руда и т. д. Прочность на сжатие которых не превышает 320 МПа.

Применимые материалы: Щековая дробилка широко используется при грубом дроблении материалов в шахтах,карьерах, строительстве, металлургии и других отраслях промышленности.

red line

Особенность

1.Прочная конструкция.

Стеллаж для обработки пластин из горячекатаной легированной стали обладает выдающимися противоусталостными характеристиками, стойки не свариваются и не разбираются, высокопрочные болты заклепаны, они прочные и надежные, что эффективно повышает долговечность и стабильность машины.

2.Большой коэффициент измельчения.

Оптимизируйте угол зацепления и параметры движения в сочетании с конструкцией большой сбрасываемой коленчатой ​​пластины, эффективно увеличивайте диапазон движения, увеличивайте нижнюю часть полости, увеличивайте разрушающую силу и повышайте эффективность работы.

3.Разумный дизайн.

Симметричная V-образная полость, высокая производительность и эффективность; Электродвигатель, ременные колеса и сиденья двигателя объединены в одно целое, метод установки двигателя - подвесной, общий кронштейн двигателя подвешен в задней части дробилки, треугольник длиннее.

4.Стабильная работа и простота установки.

Большая конструкция подшипника + общая конструкция посадочного места подшипника из литой стали, радиальная нагрузка подшипника мала и работает плавно; инновационные композитные резиновые амортизирующие блоки, амортизирующие плиты и общие нижние балки интегрированы, чтобы эффективно снизить воздействие дробилки на основание, обеспечить стабильность и надежность.

5.Выбор сырья.

Литье стали с высоким содержанием марганца, электронная доска, точная обработка и установка поверхности,износостойкость и ударопрочность; Боковая панель из высококачественного сплава, точная лазерная резка, идеальное сочетание с передней и задней балками с помощью высокопрочных болтов, без страха перед суровыми условиями раздавливания.

6.Равномерная форма частиц.

Гидравлический механизм регулировки выпускного отверстия клинового типа, бесступенчатая регулировка размера выпускного отверстия, простая эффективная работа.Контроль размера частиц и более равномерный.

red line

ПРИНЦИП РАБОТЫ

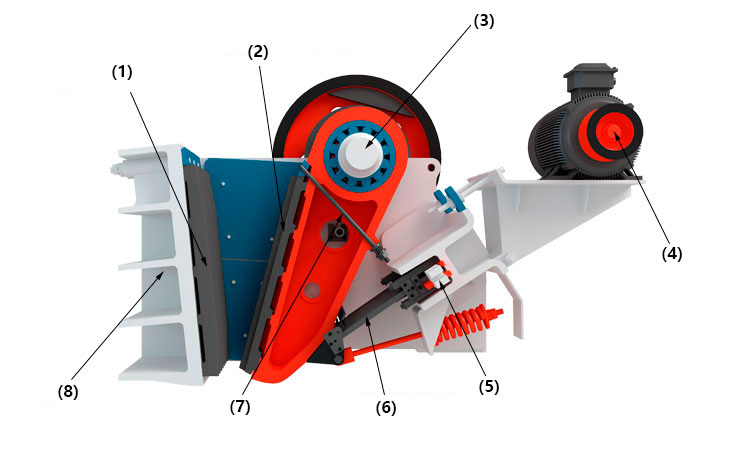

Щековая дробилка европейской версии серии PEV working pic

Снижение давления на давление сжатия, двигатель приводит в движение ремень и ременное колесо, так что подвижная челюсть качается вверх и вниз, когда челюсть поднимается, угол между локтевой пластиной и подвижной губкой становится больше, подвижная панель продвигается к неподвижной щековой пластине, и материал измельчается или раскалывается; Когда подвижная щека движется вниз, угол между коленчатой пластиной и щекой становится меньше, и подвижная панель покидает неподвижную пластину щеки под действием тяги и пружины, материалы, которые были раздавлены или расколоты ранее, выгружаются из нижней части челюстной пластинки.

1. Передвижная щековая дробилка.

2. Щековая дробилка с фиксированной щекой.

3. Движущаяся челюсть

4. Мотор

5. Скорректируйте структуру

6. Переключатель пластины

7. Подвижная челюсть

8. Стойка

Щековая дробилка европейской версии серии PEV

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

Модель

Размер входа

(ММ)

Размер исх. материала

(ММ)

Mин.paзмep

(ММ)

Произв-сть

(т/ч)

Власть

(кВт)

Bec, Kr

(кг)

PEV500X750500X75075050055-34055-68900
PEV600X900600X900900600120-45590-612000
PEV750X1060750X10601060750155-580132-622600
PEV950X1250950X12501250950290-845160-639600
PEV1200X14001200X140014001200405-1025200-655000
PEV1200X16001200X160016001200520-1275250-673600
PEV1500X20001500X200020001500760-1590400-6144600
