из чего состоит конусная дробилка и типы

Nov.22,2024 29 Xingaonai

Являясь важным горнодобывающим оборудованием, конусные дробилки играют решающую роль в горнодобывающей промышленности. Его появление не только повышает эффективность и производительность дробления руды, но и снижает затраты на дробление, обеспечивая мощную поддержку устойчивому развитию горнодобывающих предприятий. Он широко используется при дроблении материалов в металлургии, строительстве, горнодобывающей, химической промышленности и других отраслях. В основном он состоит из рамы, дробящего конуса, эксцентриковой втулки, регулировочного устройства, трансмиссионного устройства, системы смазки, гидравлической системы и электронной системы управления.

Схема поля конусной дробилки

Существует множество типов конусных дробилок. Наиболее распространенными на рынке являются одноцилиндровые гидравлические конусные дробилки, многоцилиндровые гидравлические конусные дробилки и конусные дробилки с композитными пружинами.

Одноцилиндровая гидравлическая конусная дробилка

В основном разделен на шесть частей:

1) Сборка верхней рамы: верхняя рама, стенка из раствора, крышка подушки, защитная пластина корпуса верхней рамы;

2) Сборка нижней рамы: нижняя рама, защитная пластина нижней рамы, обшивка нижней рамы, эксцентриковая втулка, уплотнительный цилиндр;

3) Узел подвижного конуса: шпиндель, корпус подвижного конуса, стенка из раствора;

4) Сборка трансмиссионного вала: шкивы, трансмиссионный вал, подшипники, рама трансмиссионного вала, малая коническая шестерня;

5) Эксцентриковая втулка в сборе: кольцо противовеса, эксцентриковая втулка, большая коническая шестерня, втулка главного вала;

6) Гидроцилиндр в сборе: средний фрикционный диск, нижний фрикционный диск, блок гидроцилиндров, гильза цилиндра, нижняя часть цилиндра, датчик смещения.

Нестандартные изнашиваемые детали: коническая втулка, сальник, стенка прокатного раствора, втулка вала, герметичный колпачок, режущее кольцо, дробящая стенка, пылезащитное кольцо, верхняя и нижняя фрикционные пластины, стопорное масло, втулка рамы, среднее фрикционное кольцо, эксцентриковая втулка набор.

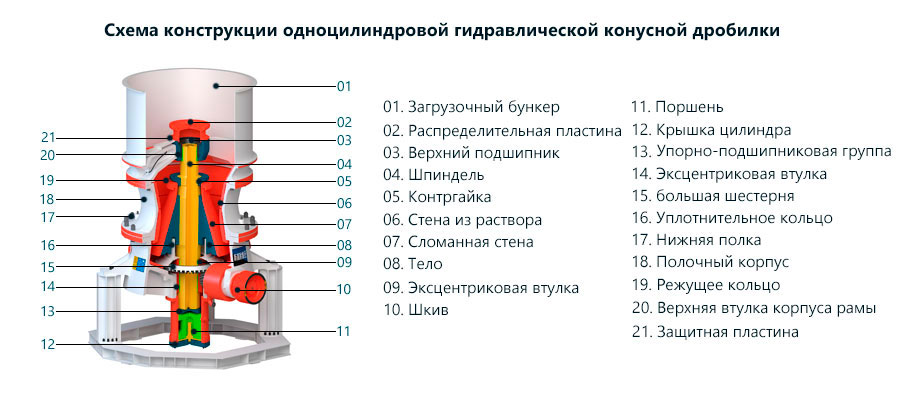

Схема конструкции одноцилиндровой конусной дробилки

Как это работает:

Двигатель приводит в движение шестерню дробилки, а шестерня приводит в движение большую шестерню. Большая шестерня приводит в движение узел эксцентриковой втулки и узел главного вала, которые вращаются в медной втулке с теоретической вертикальной линией в центре узла главного вала. вращается в эксцентриковой медной втулке с центральной линией главного вала. Может достигать вращения. Когда материал добавляется в камеру дробления, узел главного вала медленно вращается в эксцентриковой медной втулке под сопротивлением материала. Кажется, что траектория движения внутреннего конуса раскачивается вперед и назад в камере дробления, одновременно медленно вращаясь. Материал сжимается и разбивается качающимся внутренним конусом, а разрушенный материал выгружается из выпускного отверстия.

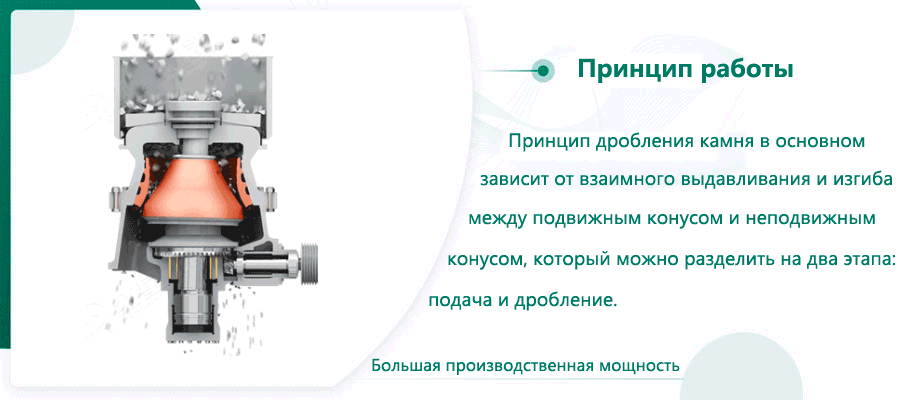

Принцип одноцилиндровой конусной дробилки

Многоцилиндровая гидравлическая конусная дробилка

В основном он включает в себя следующие шесть частей:

1) Нижняя часть рамы: рама, шпиндель, направляющий штифт;

2) Часть эксцентриковой втулки: эксцентриковая втулка, балансировочное кольцо, большая коническая шестерня;

3) Часть трансмиссии: вал трансмиссии, малая коническая шестерня и втулка;

4) Опорная втулка: опорная втулка, стопорный цилиндр, стопорная гайка;

5) Регулировочная кольцевая часть: регулировочное кольцо, стенка из раствора;

6) Подвижная часть конуса: корпус, сломанная стенка, головка молотка, сферическая плитка.

Стандартные быстроизнашивающиеся детали: клиновой ремень, каркасный сальник, уплотнительное кольцо, пылезащитное кольцо, уплотнительное кольцо Yx-образной формы, уплотнительное кольцо Yz-образной формы;

Нестандартные изнашиваемые детали: малая коническая шестерня, втулка, защитная пластина, облицовка эксцентриковой втулки, большая коническая шестерня, верхняя фрикционная пластина, шаровая плита, дробящий конус, конусная головка, плавающая втулка, уплотнительное кольцо, стенка прокатного раствора, защитная пластина ребер.

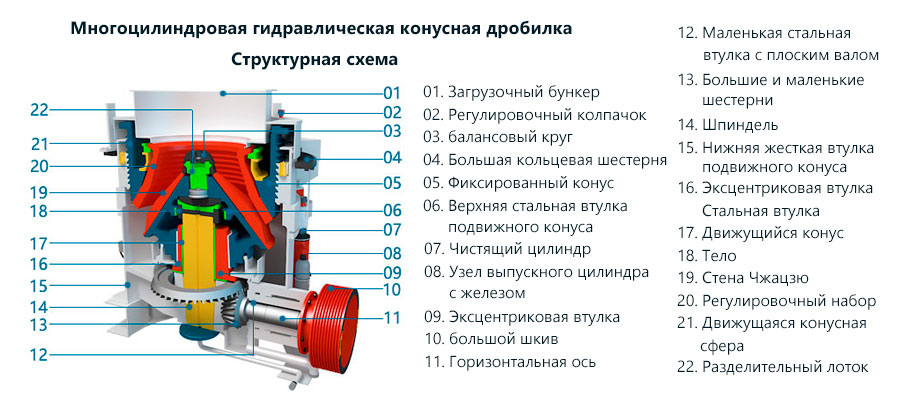

Схема конструкции многоцилиндровой гидравлической конусной дробилки

Как это работает:

Двигатель приводит во вращение эксцентриковую втулку посредством клинового ремня, трансмиссионного вала и пары конических шестерен, а подвижный конус совершает качательное движение, приводимое в действие эксцентриковой втулкой. После того, как материал попадает в полость дробления из отверстия для материала, он измельчается, измельчается и растирается за счет взаимного воздействия эксцентрикового вала и стенки прокатного раствора. Измельченный материал выгружается из нижнего выпускного отверстия полости машины.

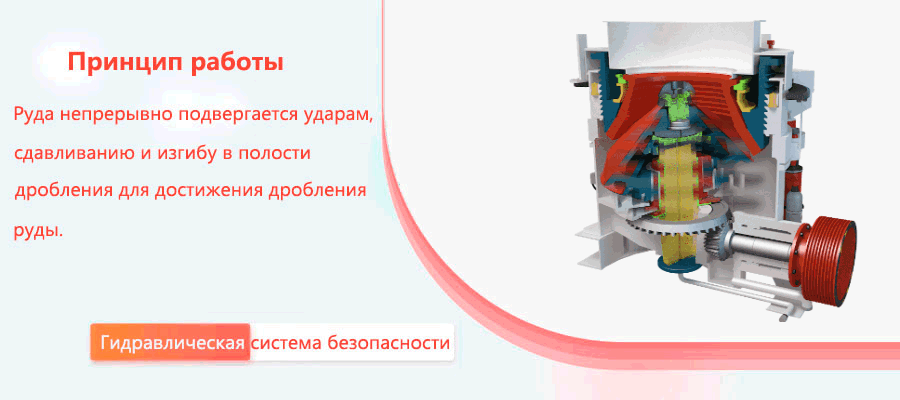

Принцип многоцилиндровой дробилки

Конусная дробилка с комбинированной пружиной

В основном он включает в себя следующие семь частей:

1) Стойка: состоит из верхней и нижней стоек.

2) Устройство передачи: включая электродвигатель, ременную передачу, редуктор и гидравлический двигатель и т. д.

3) Регулировочное устройство: в основном используется для регулировки размера выпускного отверстия гравийной камеры и положения крышки корпуса.

4) Камера гравия: состоит из конуса, гравийной оболочки, разгрузочного и подающего отверстий.

5) Гидравлическая система: включает гидравлическую станцию, гидравлический трубопровод и электрический блок управления.

6) Чистая комната: в основном играет роль предотвращения пыли и защиты тела.

7) Система смазки: в основном используется для смазки различных частей дробилки.

Расходные детали: камера дробления, стенка дробления, стенка прокатного раствора, шпиндель и конусная втулка, упорная пластина и шестерня, рама и сферический подшипник, эксцентриковая втулка и прямая втулка, втулка вала, конусная втулка.

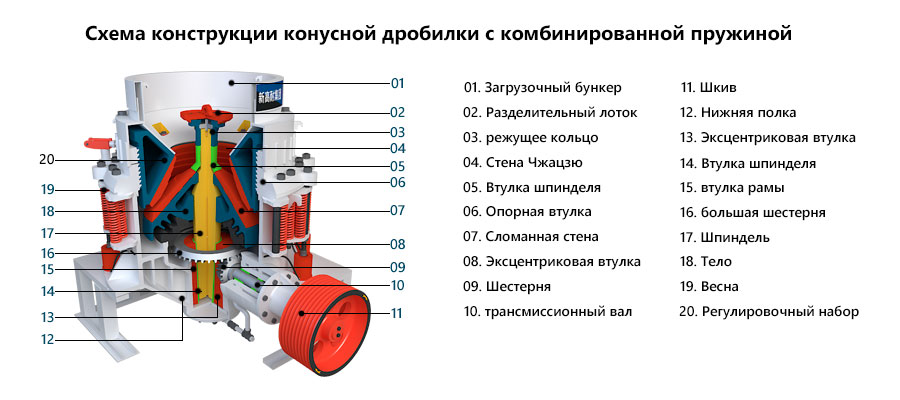

Схема конструкции конусной дробилки с комбинированной пружиной

Как это работает:

Двигатель приводит во вращение эксцентриковую втулку посредством клинового ремня, большого шкива, трансмиссионного вала, малой конической шестерни и большой конической шестерни. Главный вал вращается и качается под действием эксцентриковой втулки, так что иногда дробящая стенка приближается. Материал непрерывно ударяется, сжимается и сгибается в кольцевой полости дробления, состоящей из неподвижного конуса и подвижного конуса, и разрушается. После многократного экструзии, ударов и изгибов материал измельчается до необходимого размера частиц и выгружается через нижнюю часть.

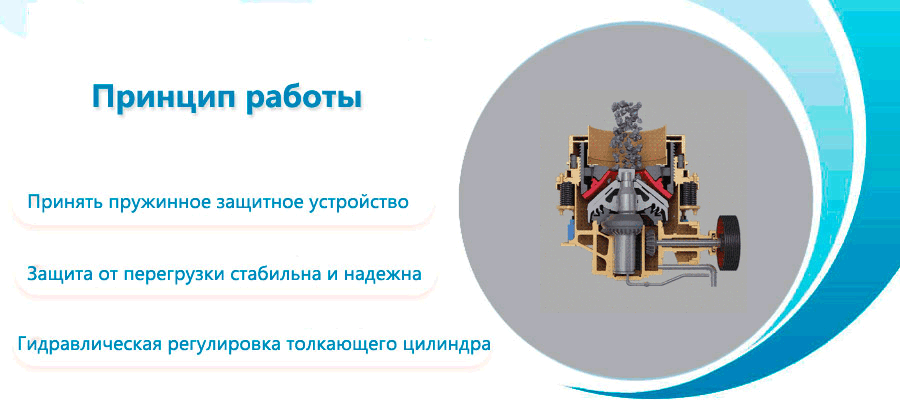

Принцип работы комбинированной конусной дробилки
