Научите вас читать кривая производительности насоса

Введение в кривая производительности насоса

Понимание кривой производительности насоса имеет решающее значение для понимания того, как насос будет работать в конкретных условиях.

Кривая производительности насоса является очень важным параметром насоса. Она позволяет вам узнать напор насоса, расход воды, мощность, эффективность и другие параметры производительности с одного взгляда. Обычно кривая производительности насоса состоит из двух линий: одна — прямая, соответствующая максимальной мощности двигателя, а другая — прямая, соответствующая максимальному напору и оптимальной эффективности. Напор относится к высоте сопротивления, которое насос должен преодолеть при всасывании воды и ее сбросе, расход воды относится к количеству воды, протекающей за час, эффективность относится к эффективности преобразования водяного насоса, а мощность относится к необходимой электрической энергии, потребляемой насосом. В особых случаях кривая производительности насоса может быть прерывистой или неисправной. Анализируя кривую, можно определить параметры производительности насоса.

Как читать кривую производительности насоса?

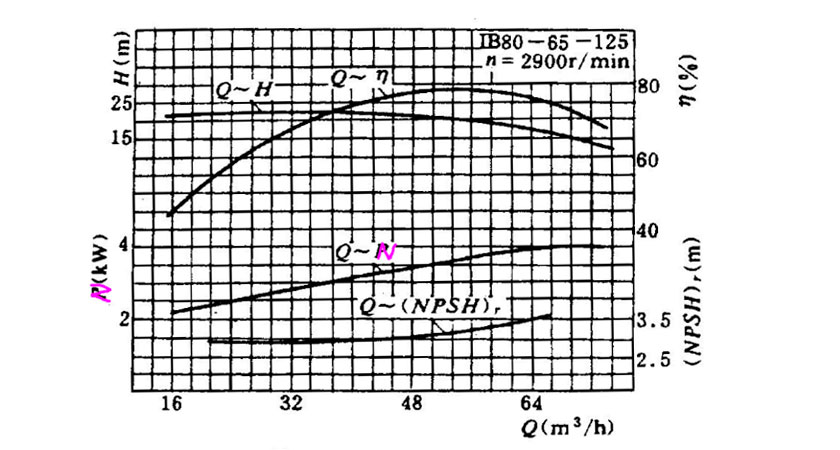

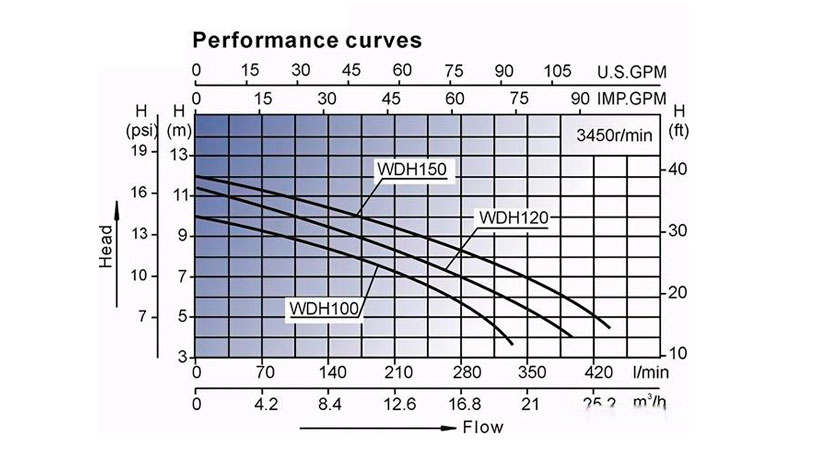

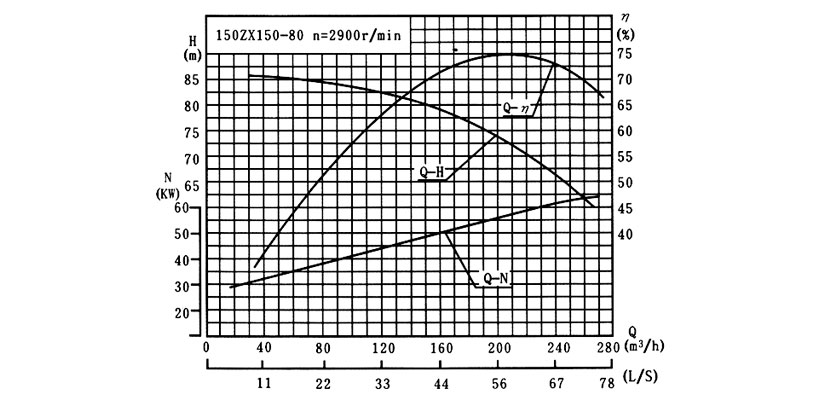

Обычно расход Q используется в качестве горизонтальной координаты, а напор H, мощность N, эффективность n и допустимый вакуум всасывания Hs используются в качестве вертикальной координаты для построения Q~H, Q~N, Q~n и Кривые Q~H.

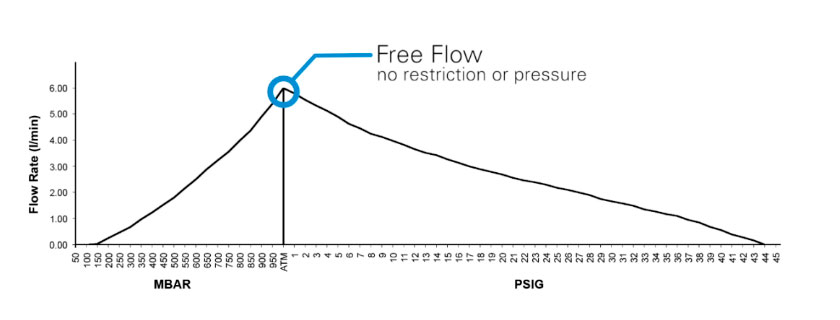

1. Расход относится к объему жидкости, транспортируемой насосом во время работы. Это горизонтальная координата кривой производительности насоса. Расход обычно обозначается в кубических метрах в час (м³/ч) или тоннах в час (Т /час).

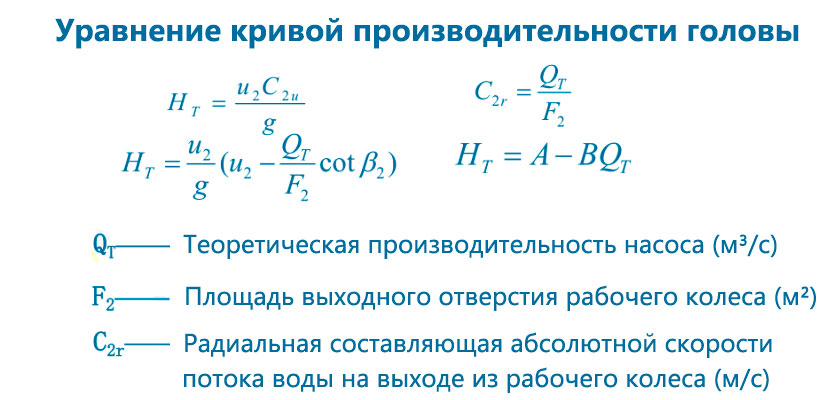

2. Напор относится к сопротивлению, которое насос должен преодолеть при транспортировке жидкости. Это вертикальная координата кривой производительности насоса. Обычно напор указывает высоту потока воды, которую может обеспечить насос, и обозначается в метрах (м).

3. Эффективность относится к форме кривой производительности насоса, а также является скоростью преобразования насосом механической и электрической энергии в энергию жидкости. Как правило, максимальная эффективность насоса выражается в процентах в определенном диапазоне напора и подачи.

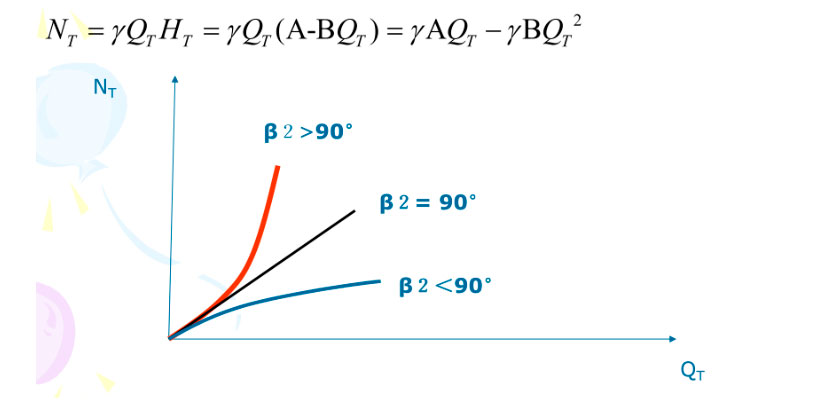

4. Мощность — это мощность, необходимая для работы насоса. Обычно это мощность, необходимая для приводного двигателя насоса.

5. Номинальная точка относится к номинальному напору и номинальному расходу насоса. Это номинальная точка, отмеченная на графике кривой. Это также номинальный параметр производительности и оптимальная рабочая точка при проектировании насоса.

6. Рабочая точка относится к напору и расходу насоса в реальной работе. Соответствующая рабочая точка может максимизировать эффективность насоса.

Как анализировать кривые производительности насоса

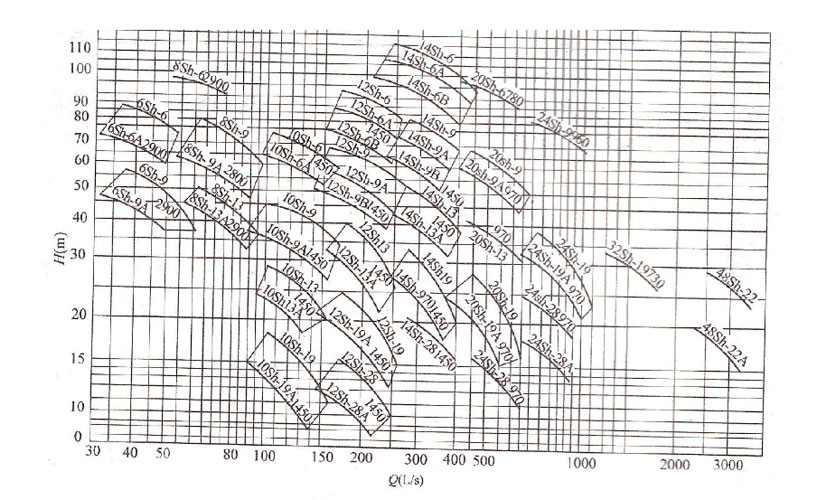

Перед использованием насоса необходимо понять фактическую ситуацию, систему трубопроводов и условия эксплуатации потока воды, а затем проанализировать соответствующую рабочую точку на основе кривой производительности. При выборе рабочей точки по кривой необходимо также рассчитать потери давления в трубопроводе и подключенном оборудовании, то есть фактическое значение напора. Кривые производительности разных производителей и разных моделей будут сильно отличаться. Нам также необходимо провести анализ на основе кривых производительности различных насосов и в конечном итоге выбрать подходящий насос. В реальных условиях эксплуатации необходимо отслеживать изменения кривой производительности насоса в режиме реального времени, чтобы эффективно понимать рабочее состояние и состояние насоса, а также выполнять своевременный ремонт при возникновении проблем, обеспечивая тем самым максимальную эффективность насоса.

В целом, кривая производительности насоса является важным индикатором для мониторинга производительности и состояния насоса. Анализируя оптимальную рабочую точку на кривой, можно улучшить эффективность и срок службы насоса. Наконец, я надеюсь, что с помощью этой статьи каждый сможет лучше понять кривую производительности насоса и эффективнее использовать его рабочую эффективность.

Автор статьи:Xingaonai
