Конструкция и принцип работы шаровой мельницы

Sep.30,2024 53 Xingaonai

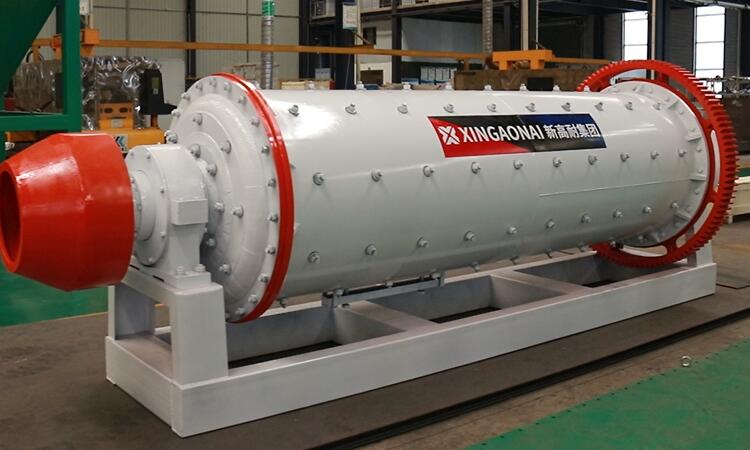

Шаровая мельница

Шаровая мельница представляет собой широко используемое измельчающее оборудование, в основном используемое для измельчения различных веществ, таких как металлические руды, неметаллические минералы, химическое сырье и т. д. Конструкция и принцип работы шаровой мельницы напрямую влияют на ее эффективность измельчения и срок службы. Поэтому глубокое понимание конструкции и принципа работы шаровой мельницы очень важно для повышения ее эффективности и снижения затрат на техническое обслуживание.

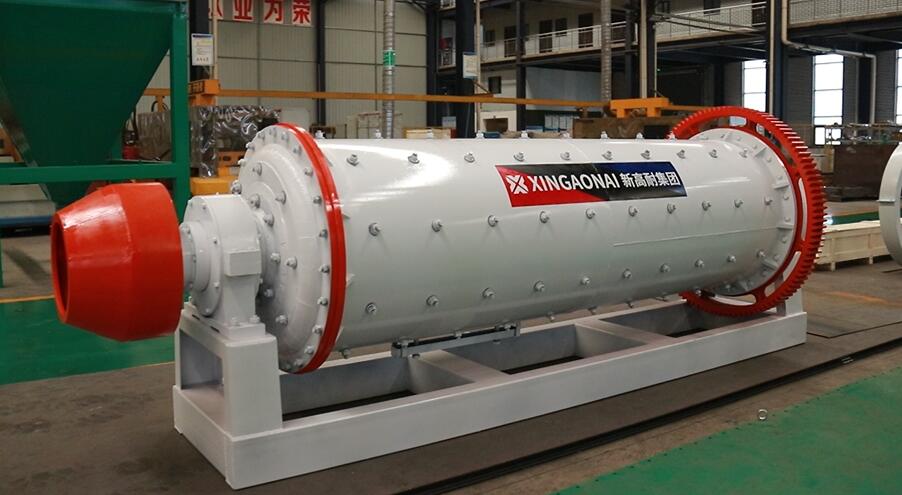

Шаровая мельница

1. Типы шаровых мельниц

Классификация по соотношению длины и диаметра цилиндра: короткая фреза, средне-длинная фреза и длинная фреза.

В зависимости от того, работает ли он непрерывно, его можно разделить на стан непрерывного действия и стан прерывистого действия.

Классификация по режиму передачи: центральная передача и краевая передача.

Классификация по методу разгрузки: мельница хвостовой разгрузки, мельница средней разгрузки.

Классификация по форме мелющих тел в мельнице: шаровая мельница, бейсбольная мельница, гравийная мельница.

Классификация по технологии работы: сухая мельница, мельница мокрого типа.

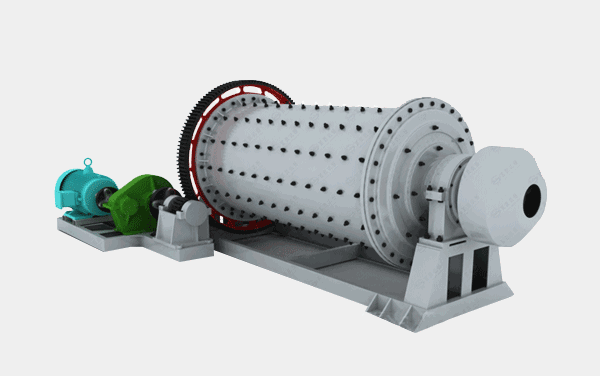

Схема конструкции шаровой мельницы

2. Конструкция шаровой мельницы.

Цилиндр

Цилиндр шаровой машины является одной из ее основных рабочих частей. Измельчаемый материал подвергается ударному и измельчающему воздействию шлифовального тела в цилиндре и превращается в мелкий порошок.

Обшивка

Функция: защищает цилиндр от прямого воздействия и трения мелющего тела и материалов. Кроме того, можно использовать различные формы футеровочных пластин для регулировки состояния движения мелющих тел в каждой камере мельницы.

Классификация: A. Плоская футеровка пластина ;B.Подкладка с бортиками;C.Выступающая подкладка;D.Гофрированная подкладка;E.Ступенчатая подкладка;F.Полусферическая подкладка;GSМаленькая гофрированная подкладка;HГрадуированная подкладка;IПодкладка торцевой крышки ;J.Подкладочная пластина с рифлением;K.Квадратная подкладочная пластина с закругленными углами ;

Доска отсека

Функция: A. Отделить мелющий корпус. B. Предотвратить попадание крупных частиц материалов на конец измельчения. C. Контролировать скорость потока материалов в мельнице.

Классификация: Отсеки делятся на однослойные и многослойные. Двухслойные перегородки делятся на переходные, подъемные и ступенчатые.

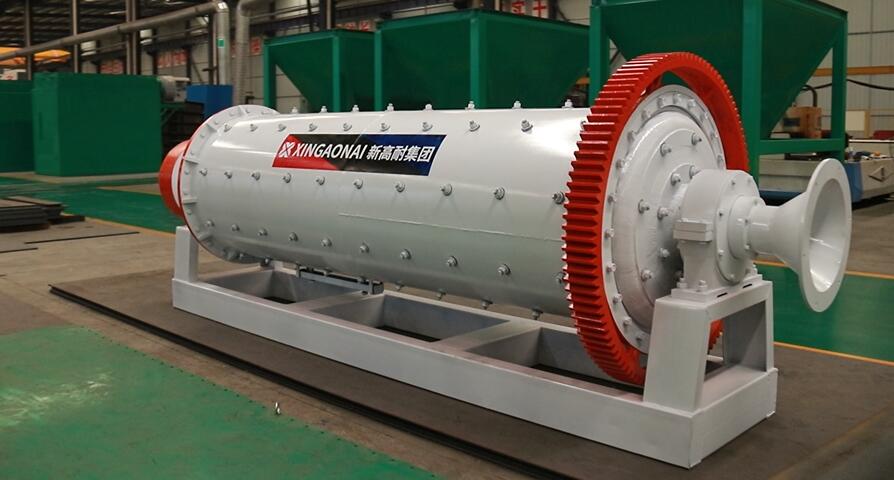

Шаровая мельница

Главный подшипник.

Основные конструкции коренных подшипников всех типов мельниц в основном одинаковы и состоят из втулок подшипников, седел подшипников, систем смазки и охлаждения.

Устройства подачи и разгрузки

Типы устройств подачи: A. Кормление с помощью скользящей трубки B. Спиральная подача C. Кормление с помощью ложечного колеса;

Система передачи

Форма передачи: краевая передача и центральная передача.

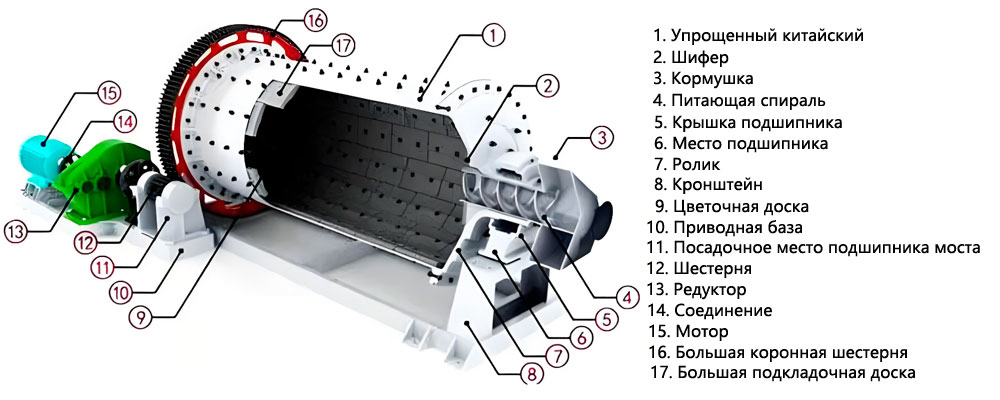

Принципиальная схема шаровой мельницы

3. Принцип работы шаровой мельницы.

При вращении мельницы мелющее тело прижимается к футеровочной пластине на внутренней стенке мельницы за счет инерционной центробежной силы, вращается вместе с мельницей и под действием собственной силы тяжести падает на определенную высоту. снаряд, а мелющее тело в цилиндре измельчается; кроме того, между мелющими телами возникают явления качения и скольжения, которые в основном измельчают материал. Материал непрерывно добавляется из передней камеры и вращается вместе с цилиндром. для формирования экструзии материала. Кроме того, подающий конец и выпускное отверстие. Из-за разницы в высоте поверхности материала между концами материала и принудительной вентиляции в мельнице, хотя цилиндр мельницы установлен горизонтально, материал медленно перемещается из мельницы. подающий конец к разгрузочному концу для завершения операции измельчения.
