Подробное объяснение этапов замены футеровки конусной дробилки

Футеровочная пластина конусной дробилки сильно изнашивается во время производства, поверхность футеровочной пластины подвергается коррозии, растрескивается, деформируется и т. д., поэтому футеровочную пластину необходимо заменить, а заменить ее проблематично. подкладочная пластина. Компания XinGaonai Heavy Industry подробно представит этапы замены футеровки конусной дробилки.

1. Подготовка перед заменой

Перед заменой футеровки конусной дробилки необходимо выполнить следующие приготовления: подготовить сменную футеровку и инструменты, а также проверить правильность модели, спецификации и количества футеровки. Запустите конусную дробилку на холостом ходу на 10-15 минут, чтобы машина нагрелась до температуры, необходимой для лучшего удаления старой футеровки. Подготовьте инструменты и материалы для очистки поврежденных участков кронштейнов и вкладышей.

2. Снимите старую обшивку.

Сначала отключите питание и снимите загрузочный и разгрузочный бункеры. Затем снимите старый вкладыш. Сначала выверните винты, прикрепленные к облицовочной пластине, затем слегка постучите по облицовочной пластине молотком, чтобы ослабить ее. Если вагонка деформировалась, можно подложить под нее деревянную доску и стучать по ней большим молотком до тех пор, пока вагонка полностью не отвалится. Наконец, отверните болты на кронштейне и винты на опорных ножках. Аккуратно снимите кронштейн. Также очистите скопления между кронштейном и вкладышем, такие как пыль, набитые предметы и т. д. Удалите заусенцы и ржавчину с поврежденных участков кронштейнов и накладок, чтобы обеспечить равномерное соединение новых накладок.

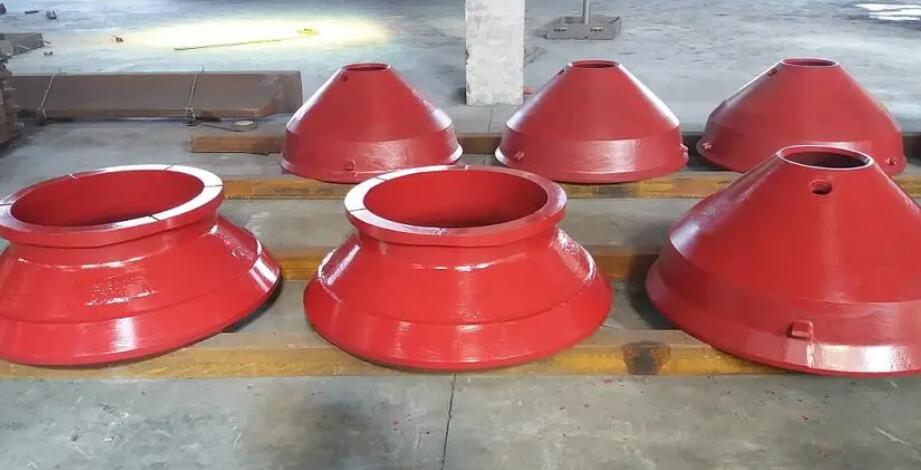

3. Установите новую обшивку.

Сначала установите нижнюю часть футеровки конусной дробилки. Вставьте вкладыш в кронштейн так, чтобы оба конца вкладыша полностью соприкасались с интерфейсом кронштейна. Проверьте, ровны ли вкладыш и кронштейн и нет ли заусенцев. И установите винты, чтобы удерживать вкладыш на месте. Затем установите верхнюю часть футеровочной плиты конусной дробилки. Отметьте положение вкладыша линией спортивного автомобиля, поместите конец вкладыша на отметку и закрепите винты. Проверьте состояние вкладыша после установки. После окончательной установки новой футеровочной пластины запустите конусную дробилку на холостом ходу, проверьте, не ослаблена ли футеровочная пластина и нет ли постороннего шума, а также убедитесь, что футеровочная пластина установлена прочно и конусная дробилка работает плавно.

4. На что следует обратить внимание

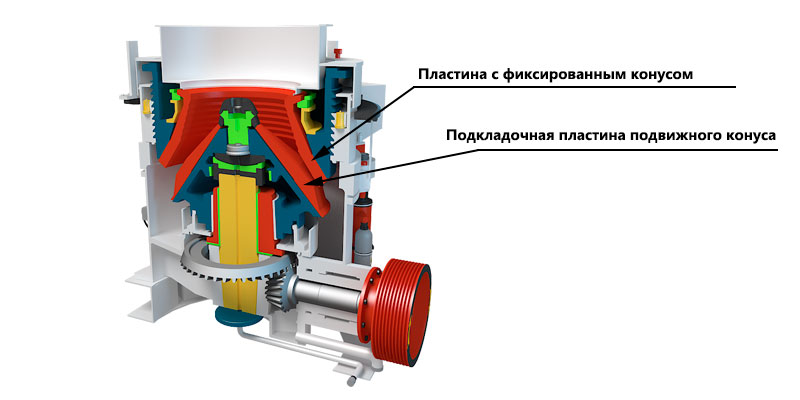

(1. При замене накладной пластины необходимо проверить поверхность соприкосновения неподвижного конуса и подвижного конуса с накладной пластиной, отшлифовать все зазубрины и заусенцы на подвижном и неподвижном конусе, очистить антикоррозийный слой на новой футеровочную пластину и убедитесь, что футеровочная пластина плотно прилегает к конусу, без каких-либо зазоров.

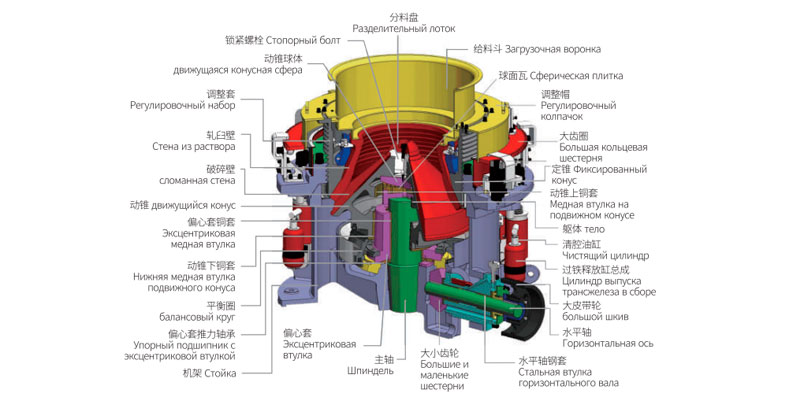

(2. При замене вкладыша необходимо также проверить износ резьбы фиксированного конуса, регулировочного кольца и стопорного кольца. Повреждение зубчатой резьбы в основном вызвано частой перегрузкой дробилки или чрезмерным количеством железа, вызывающим подпрыгивание регулировочного кольца.

(3. Проверьте износ противовеса и защиты противовеса. Если обнаружено, что защита противовеса сильно изношена, немедленно замените ее.

(4. При замене медной втулки под подвижным конусом и втулки эксцентриковой втулки необходимо сначала проверить соответствие внутреннего диаметра подвижного конуса и эксцентриковой втулки требованиям стандарта, а затем установить новую втулку. При установке новой медную втулку необходимо использовать сухой лед или охладить новую медную втулку жидким азотом в течение как минимум 2 часов и свободно установить ее в конус и эксцентриковую втулку. Не устанавливайте ее путем забивания или запрессовки. Перед установкой узла подвижного конуса. и узла эксцентриковой втулки необходимо осмотреть внешнюю стенку эксцентриковой втулки. Очистите главный вал и главный вал от мусора и царапин. После замены медной втулки подвижного конуса и втулки эксцентриковой втулки дробилку необходимо обкатать в соответствии с инструкциями. эксплуатационные процедуры.

(5. Проверьте износ защитной пластины ребра рамы, защитной пластины рамы трансмиссионного вала и защитной пластины основной рамы и при необходимости замените их.

(6. Проверьте все гидравлические шланги на наличие утечек или повреждений и при необходимости замените.

(7. Если конические зубья дробилки большие или маленькие, необходимо отрегулировать верхний и боковой зазор зубьев. Зазор зубьев можно отрегулировать, увеличив или уменьшив прокладку нижнего упорного подшипника.

(8. Очистите фильтр вентилятора с горизонтальной осью, чтобы предотвратить засорение фильтра и попадание пыли в дробилку и загрязнение смазочного масла.

(9. Проверьте, правильно ли работает индикатор на блоке кнопок гидравлической станции.

(10. Проверьте, правильно ли работают датчик температуры, датчик давления, счетчик передач и датчик уровня материала. Если они повреждены, их необходимо заменить.

Выше приведено подробное объяснение этапов замены футеровки конусной дробилки Xingaonai Heavy Industry. Если разборка затруднена или технология установки несовершенна, рекомендуется попросить профессиональных технических специалистов заменить ее, чтобы обеспечить бесперебойную работу конусной дробилки и не повлиять на последующие производственные требования.
